해설 보기

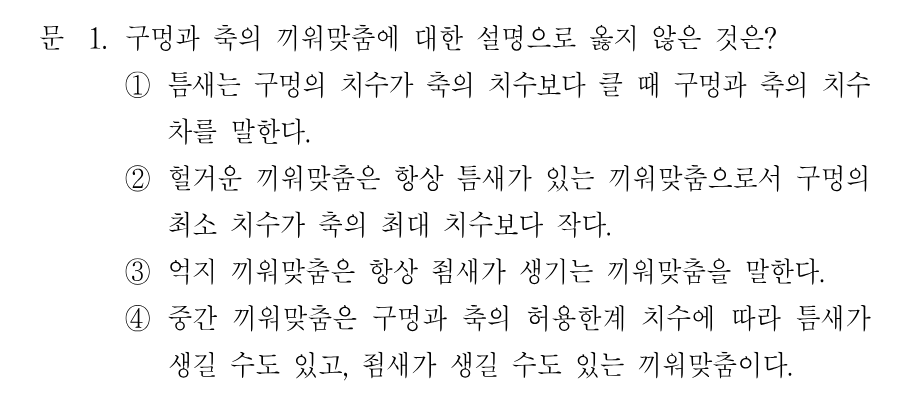

정답헐거운 끼워맞춤은 구멍의 최소 치수가 축의 최대 치수보다 '커야' 하므로 틀린 설명입니다.
핵심 개념
끼워맞춤의 3가지 종류 — 틈새·죔새로 구분합니다
구멍과 축의 끼워맞춤은 구멍 치수가 축 치수보다 클 때 그 차이를 '틈새(clearance)', 축이 더 클 때 그 차이를 '죔새(interference)'라고 부릅니다. 헐거운 끼워맞춤은 항상 틈새가 생기는 것으로 구멍의 최소 치수가 축의 최대 치수보다 커야 하고, 억지 끼워맞춤은 항상 죔새가 생기는 것으로 구멍의 최대 치수가 축의 최소 치수보다 작아야 합니다. 중간 끼워맞춤은 실제 가공된 치수가 허용한계 안에서 어디에 놓이느냐에 따라 틈새가 될 수도, 죔새가 될 수도 있는 경우입니다. 이 세 가지의 치수 대소 관계를 정확히 외워두는 것이 핵심입니다.
선지별 해설
①틈새의 정의 그대로입니다. 구멍 치수가 축 치수보다 클 때 그 치수차를 틈새라고 하며, 반대의 경우가 죔새입니다.
②헐거운 끼워맞춤이 항상 틈새를 가지려면 최악의 조합(구멍 최소, 축 최대)에서도 틈새가 남아야 하므로 구멍의 최소 치수가 축의 최대 치수보다 커야 합니다. '작다'고 한 부분이 반대로 서술되어 틀렸습니다.
③억지 끼워맞춤은 구멍의 최대 치수가 축의 최소 치수보다 작아 어떤 조합에서도 죔새가 발생하는 끼워맞춤입니다.
④중간 끼워맞춤은 구멍과 축의 공차역이 겹쳐 있어 실제 치수에 따라 틈새 또는 죔새가 모두 나타날 수 있습니다.
해설 보기

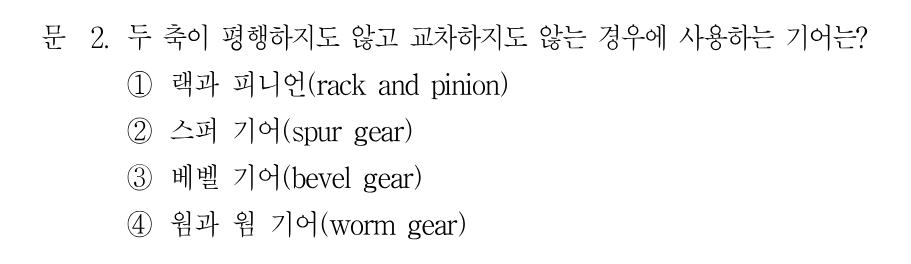

정답엇갈린 축에 사용되는 대표적인 기어인 웜과 웜 기어가 정답입니다.
핵심 개념
두 축의 상대 위치에 따른 기어 분류
기어는 맞물리는 두 축의 상대적 위치에 따라 크게 세 가지로 나눕니다. 첫째, 두 축이 평행한 경우에는 스퍼 기어, 헬리컬 기어, 랙과 피니언, 내접 기어 등이 쓰입니다. 둘째, 두 축이 한 점에서 교차하는 경우에는 베벨 기어(직선 베벨, 스파이럴 베벨, 크라운 기어)가 쓰입니다. 셋째, 두 축이 평행하지도 교차하지도 않는 '엇갈린 축(어긋난 축)'에는 웜과 웜 기어, 하이포이드 기어, 나사 기어가 사용됩니다. 특히 웜 기어는 두 축이 보통 90도로 어긋나 있으면서 큰 감속비를 한 쌍으로 얻을 수 있고 역전 방지 기능도 갖는 것이 특징입니다.
