해설 보기
정답심미성은 의장 요소로 구조설계의 원칙이 아닙니다.
핵심 개념
건축물 구조설계의 3대 원칙
구조설계는 건축물이 구조적으로 제 역할을 하도록 정하는 기본 요구조건이 있습니다. 대표적으로 하중과 외력에 대해 무너지지 않는 안전성(강도), 사용 중 처짐·진동·균열 등이 사용에 지장을 주지 않는 사용성, 그리고 시간 경과와 환경작용에도 성능이 유지되는 내구성이 구조설계의 핵심 원칙으로 제시됩니다. 반면 아름다움을 다루는 심미성은 의장·계획설계의 요소이지 구조설계가 직접 담보해야 하는 원칙이 아니라는 점을 구분하는 것이 이 문제의 핵심입니다.
선지별 해설
①내구성은 사용기간 동안 부식·열화 등에 저항해 구조성능을 유지하는 요구조건으로, 구조설계 원칙에 해당합니다.
②사용성은 과도한 처짐·진동·균열을 억제해 사용에 지장이 없도록 하는 요구조건으로, 구조설계 원칙에 해당합니다.
③심미성은 형태·비례 등 미관을 다루는 의장·계획 영역의 요소로, 구조설계가 직접 담보하는 원칙에 해당하지 않으므로 이 선지가 정답입니다.
④안전성은 하중·외력에 대해 파괴되지 않을 강도와 안정을 확보하는 것으로, 구조설계의 가장 기본적인 원칙에 해당합니다.
해설 보기

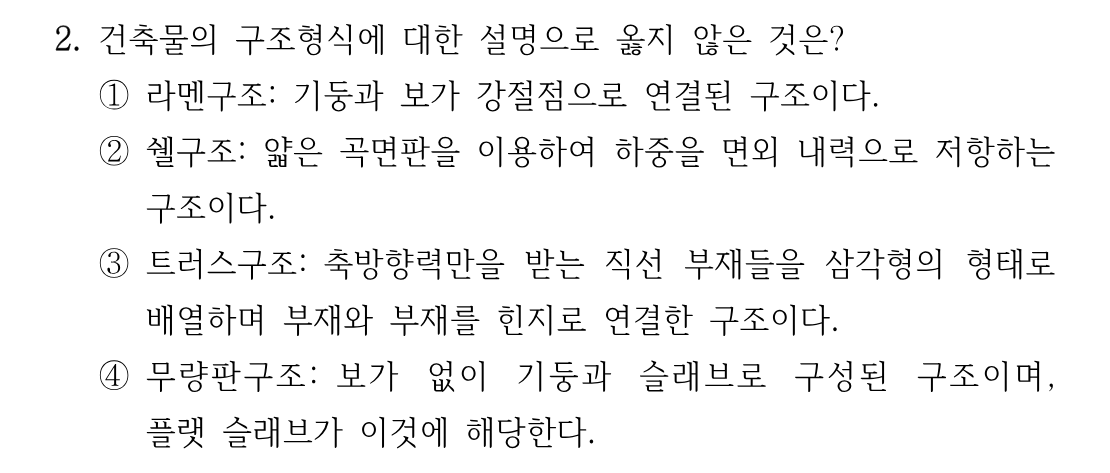

정답쉘구조는 면외력이 아니라 면내력(막응력)으로 하중에 저항합니다.
핵심 개념
주요 구조형식의 하중저항 원리
구조형식은 부재가 하중을 어떤 방식으로 전달·저항하는지에 따라 구분됩니다. 라멘구조는 기둥과 보를 강절점으로 연결해 휨으로 저항하고, 트러스구조는 부재를 삼각형으로 배열해 축력만으로 저항하며, 무량판구조는 보 없이 기둥과 슬래브로 하중을 전달합니다. 특히 쉘구조는 얇은 곡면판이 두께 방향의 휨(면외력)이 아니라 판의 면 안에서 작용하는 막응력(면내력)으로 하중에 저항하는 것이 핵심 특징이라는 점을 기억해야 합니다.
선지별 해설
