해설 보기

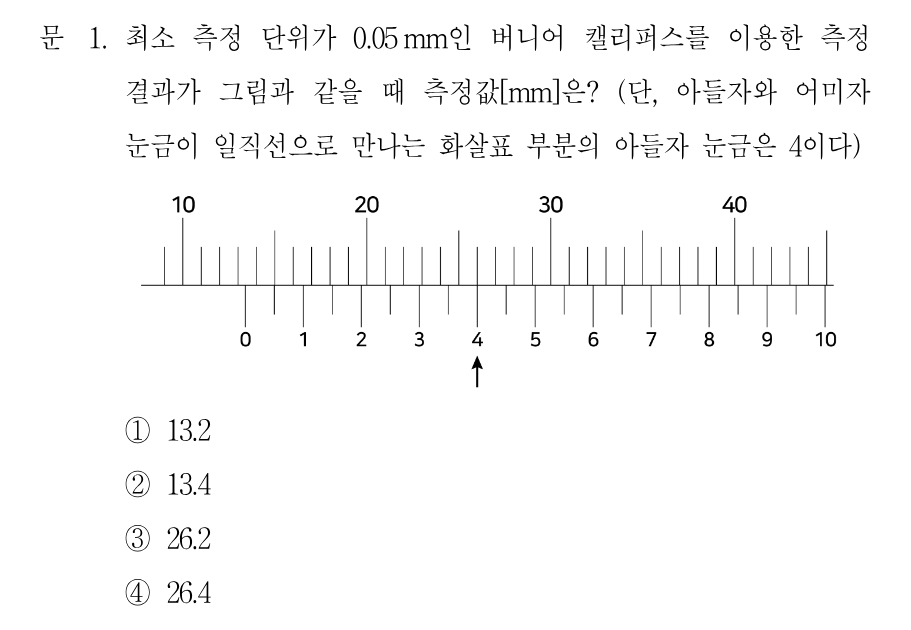

정답어미자 13mm에 아들자 0.40mm(눈금 4 × 0.1mm)를 더한 13.4mm입니다.
핵심 개념
버니어 캘리퍼스 측정값 읽는 법 (기준선은 아들자 0)
버니어 캘리퍼스의 측정값은 '어미자(본척) 읽음 + 아들자(부척) 읽음'으로 구합니다. 이때 반드시 지켜야 할 핵심은, 정수부(mm)를 읽는 기준선이 화살표가 아니라 아들자의 '0' 눈금 위치라는 점입니다. 아들자 0이 가리키는 어미자 눈금 바로 앞의 정수값이 본척 읽음이 됩니다. 소수부는 아들자와 어미자 눈금이 일직선으로 만나는(일치하는) 곳의 아들자 눈금으로 읽습니다. 최소 측정 단위가 0.05mm인 캘리퍼스는 아들자 0~10이 1mm에 대응하여 번호 하나가 0.1mm, 번호 사이 작은 눈금 하나가 0.05mm를 나타냅니다.
선지별 해설
①정수부는 13으로 맞지만 소수부 계산이 틀렸습니다. 아들자 눈금 4는 0.1mm 간격이므로 0.40mm이며, 0.20mm가 아닙니다. 4 × 0.05 = 0.2로 계산하는 것은 눈금 번호를 최소 단위 개수로 오인한 것으로, 이 캘리퍼스에서 번호 4는 이미 0.40mm를 가리킵니다.
②아들자 0이 어미자 13과 14 사이에 위치하므로 본척 읽음은 13mm입니다. 일치선의 아들자 눈금이 4이고 번호 하나가 0.1mm이므로 부척 읽음은 4 × 0.1 = 0.40mm입니다. 따라서 측정값은 13 + 0.40 = 13.4mm로 정답입니다.
③정수부를 26으로 잘못 읽었습니다. 화살표(일치선, 아들자 4 부근)가 가리키는 어미자 눈금을 본척 읽음으로 착각한 결과입니다. 측정 기준선은 화살표가 아니라 아들자 0이며, 아들자 0은 약 13 지점에 있으므로 26은 성립하지 않습니다.
④정수부(26)와 소수부 해석이 모두 어긋난 대표적 함정 선지입니다. 아들자 0을 기준으로 읽으면 정수부는 13이어야 하며, 화살표가 놓인 위치의 어미자 값을 읽어 26으로 보면 안 됩니다. 소수부 0.40mm는 옳지만 정수부가 틀려 오답입니다.
해설 보기
정답한 방향 하중에 적합한 톱니 나사(버트리스 나사)입니다.
핵심 개념
나사산 형상별 용도 — 한 방향 하중용 톱니 나사
나사는 산의 단면 형상에 따라 용도가 나뉩니다. 삼각나사는 체결용, 사각나사는 동력 전달과 큰 힘 전달용, 톱니나사(버트리스 나사)는 한쪽 방향으로만 큰 힘을 받는 곳에 씁니다. 톱니나사는 하중을 받는 면은 사각나사처럼 거의 수직으로 만들어 효율을 높이고, 반대 면은 삼각나사처럼 경사지게 만들어 가공을 쉽게 한 형상이라 바이스·잭·프레스처럼 한 방향 힘만 작용하는 이송나사에 가장 적합합니다.
선지별 해설
