해설 보기
정답무부하시험으로 여자전류를 측정하여 여자 어드미턴스를 산정합니다.
핵심 개념
변압기 무부하시험과 여자 어드미턴스
변압기의 등가회로 정수를 구하는 시험은 크게 무부하시험(개방시험)과 단락시험으로 나뉩니다. 무부하시험은 2차측을 개방하고 1차측에 정격전압을 인가하여 여자전류와 무부하손(철손)을 측정하는 시험으로, 이때 여자전류·전압·전력을 이용해 철손저항과 여자 리액턴스, 즉 여자 어드미턴스(exciting admittance)를 산정합니다. 반면 단락시험은 2차를 단락하여 권선저항과 누설 리액턴스(등가 임피던스)와 동손을 구하는 시험입니다.
선지별 해설
①충격전압시험은 낙뢰 등 서지에 대한 권선 절연 내력을 확인하는 절연시험이므로 여자 어드미턴스와 무관합니다.
②유전정접(tanδ)시험은 절연물의 유전 손실을 평가하는 절연진단 시험으로, 등가회로 정수 산정과는 관계가 없습니다.
③무부하시험은 2차 개방 상태에서 여자전류와 철손을 측정하므로, 이를 통해 여자 어드미턴스(철손 컨덕턴스와 여자 서셉턴스)를 구할 수 있습니다.
④단락(임피던스)시험은 등가 임피던스와 동손, 백분율 임피던스를 구하는 시험으로 여자 어드미턴스는 얻을 수 없습니다.
해설 보기

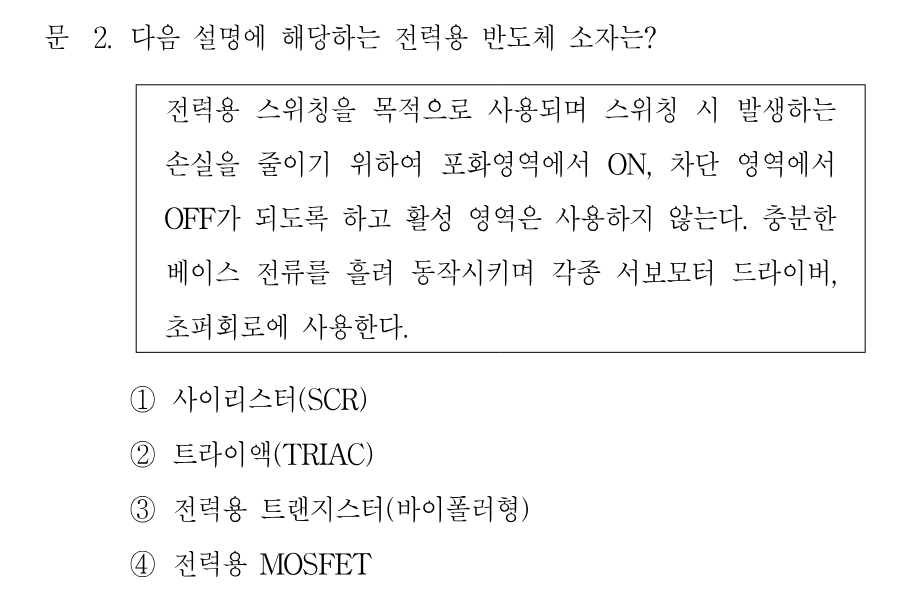

정답베이스 전류로 구동하는 전력용 트랜지스터(바이폴러형)입니다.
핵심 개념
전력용 트랜지스터(바이폴러형)의 스위칭 동작
전력용 반도체 소자는 구동 방식과 스위칭 특성으로 구분됩니다. 문제의 설명 중 '베이스 전류를 흘려 동작시킨다'는 부분이 핵심으로, 베이스 단자에 전류를 주입해 구동하는 소자는 바이폴러형 전력용 트랜지스터(BJT)입니다. 스위칭 손실을 줄이기 위해 활성영역을 피하고 포화영역에서 완전 ON, 차단영역에서 완전 OFF로 사용하는 것도 전력용 트랜지스터의 전형적인 스위칭 사용법입니다.
