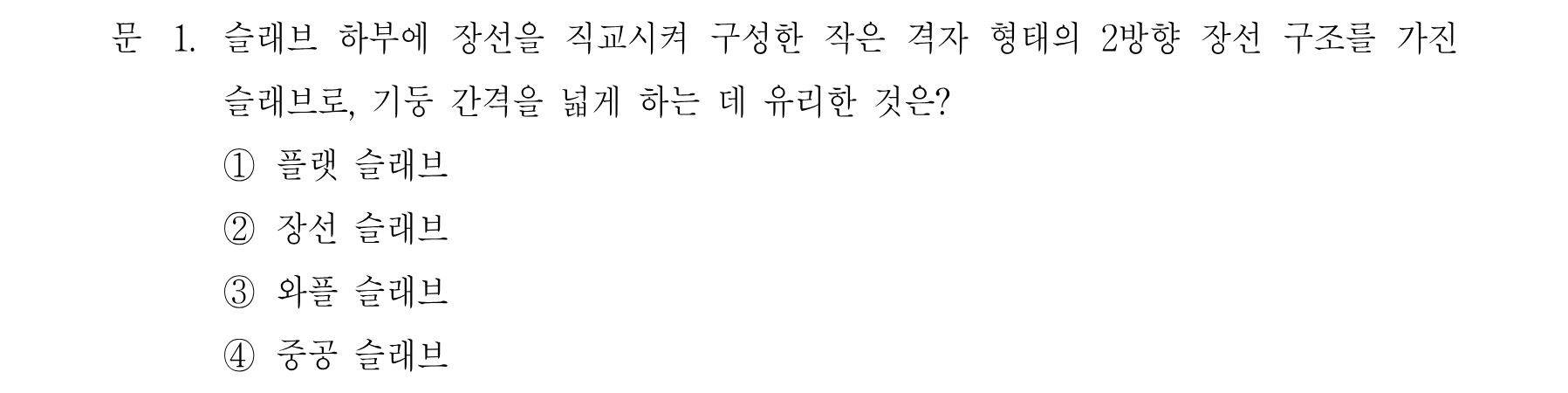

1번
1234
해설 보기
정답2방향 장선을 격자형으로 짠 와플 슬래브
핵심 개념
2방향 장선 구조 - 와플 슬래브
슬래브 형식별 특징을 구분하는 문항입니다. 발문은 슬래브 하부에 장선을 서로 직교(2방향)로 배치하여 작은 격자(벌집) 모양을 이루고, 이를 통해 강성을 높여 기둥 간격(스팬)을 넓게 가져갈 수 있는 형식을 설명하고 있습니다. 이는 2방향 장선 슬래브인 와플 슬래브의 정의에 해당합니다.
선지별 해설
①플랫 슬래브는 보 없이 기둥이 슬래브를 직접 지지하는 무량판 구조로, 격자형 2방향 장선 구조가 아니므로 발문과 맞지 않습니다.
②장선 슬래브(리브 슬래브)는 한 방향으로만 장선을 배치한 1방향 구조로, 2방향 격자 형태가 아닙니다.
③와플 슬래브는 장선을 직교시켜 격자(벌집)형으로 구성한 2방향 장선 구조로, 강성이 커 기둥 간격을 넓게 하는 데 유리하여 발문과 정확히 일치합니다.
④중공 슬래브는 슬래브 내부에 빈 공간(중공)을 두어 자중을 줄인 형식으로, 2방향 장선 격자 구조와는 다릅니다.

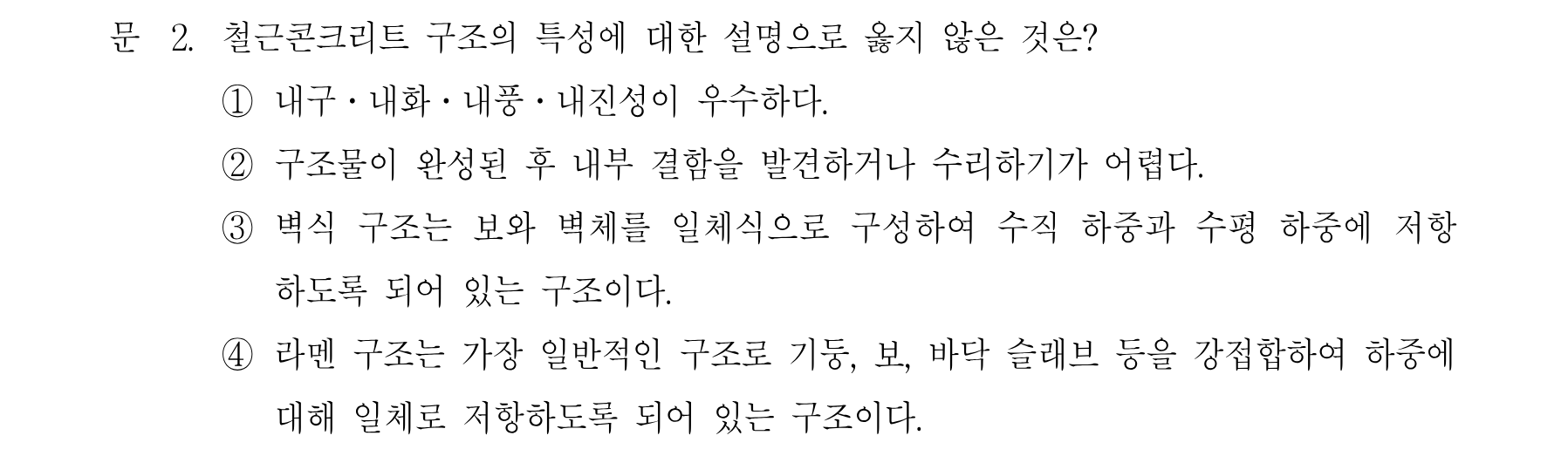

2번
1234
해설 보기
정답벽식 구조를 '보와 벽체'로 구성한다고 잘못 설명
핵심 개념
철근콘크리트 구조의 특성과 구조 형식
철근콘크리트(RC) 구조의 장단점과 대표적 구조 형식(벽식·라멘)의 정의를 함께 묻는 문항입니다. 특히 벽식 구조는 기둥과 보 없이 내력벽(벽체)과 바닥 슬래브를 일체식으로 구성하여 수직·수평 하중에 저항하는 형식이라는 점이 핵심입니다.
선지별 해설
