해설 보기

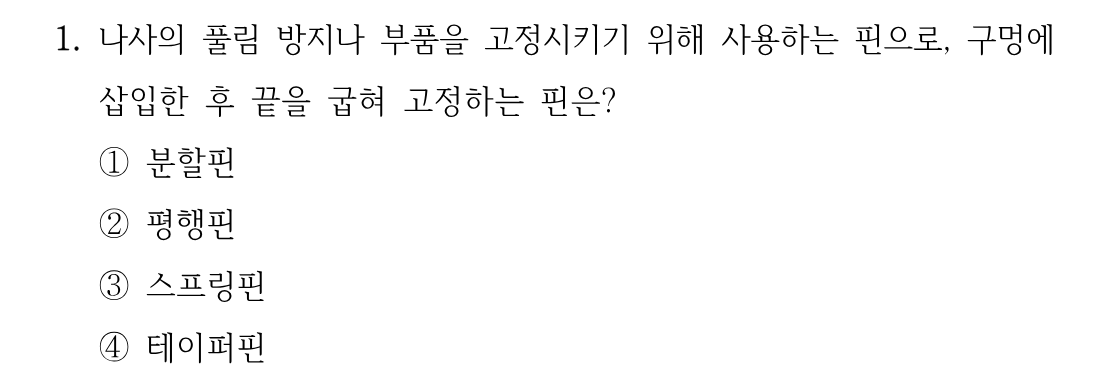

정답구멍에 끼운 뒤 튀어나온 두 끝을 벌려 고정하는 분할핀입니다.
핵심 개념
핀(pin)의 종류와 용도 — 분할핀의 고정 방식
핀은 축과 보스의 상대 위치를 정하거나, 작은 하중을 받는 부품을 결합하거나, 나사의 풀림을 막는 데 쓰이는 기계요소입니다. 평행핀은 지름이 일정해 부품의 위치 결정에 쓰이고, 테이퍼핀은 보통 1/50의 테이퍼를 가져 구멍에 때려 박으면 자립 작용으로 단단히 고정됩니다. 스프링핀은 세로로 홈이 난 중공 핀으로, 자체 탄성이 구멍 벽을 밀어 고정력을 냅니다. 이에 비해 분할핀은 두 가닥으로 접힌 철사 모양이어서, 구멍에 끼운 뒤 반대편으로 나온 두 끝을 바깥으로 벌려(굽혀) 빠지지 않게 만드는 것이 특징입니다. 홈붙이 너트와 짝을 이뤄 너트의 풀림을 막는 용도로 가장 널리 쓰입니다.
선지별 해설
①분할핀은 두 가닥으로 접힌 형상이라 구멍에 삽입한 후 반대편으로 나온 끝을 좌우로 벌려 굽혀 고정합니다. 홈붙이 너트와 함께 써서 나사의 풀림을 막는 대표적인 부품이므로 발문과 정확히 일치합니다.
②평행핀은 지름이 일정한 원통형 핀으로, 구멍에 끼워 부품의 위치를 정확히 결정하는 데 씁니다. 끝을 굽혀 고정하는 구조가 아니므로 발문의 설명과 맞지 않습니다.
③스프링핀은 축방향으로 절개된 중공 핀으로, 지름보다 작은 구멍에 압입하면 스스로 오므라들었다가 펴지려는 탄성력으로 고정됩니다. 끝을 굽히는 작업 자체가 필요 없습니다.
④테이퍼핀은 보통 1/50 기울기의 테이퍼를 가진 핀으로, 테이퍼 구멍에 박아 넣을 때 생기는 쐐기 효과로 고정됩니다. 끝을 굽혀 빠짐을 막는 방식이 아닙니다.
해설 보기

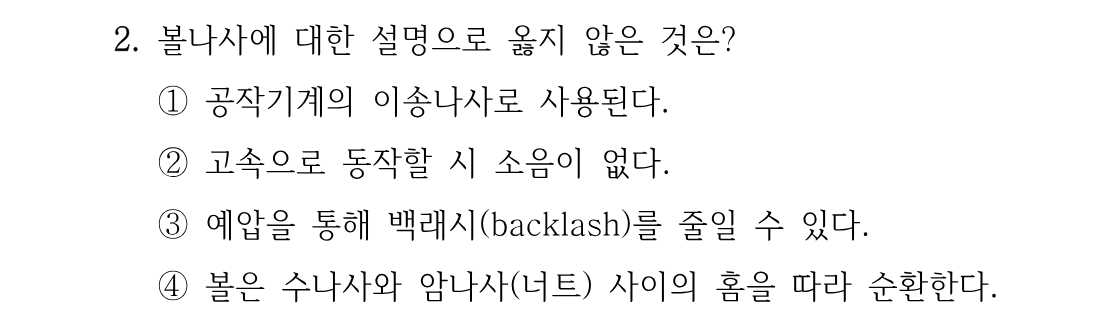

정답볼나사는 고속에서 볼의 순환·충돌로 소음이 발생하므로 '소음이 없다'는 설명이 틀렸습니다.
핵심 개념
볼나사(ball screw)의 구조와 장단점
