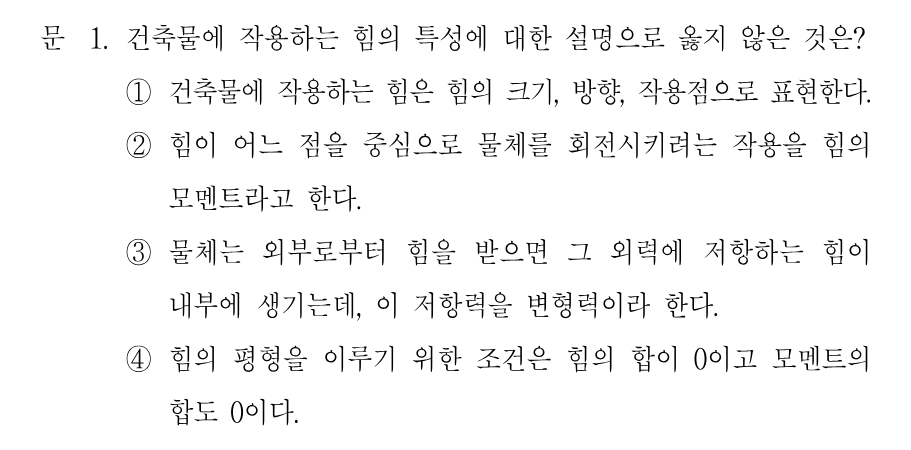

해설 보기
정답외력에 저항하여 부재 내부에 생기는 저항력은 '변형력'이 아니라 응력(내력)입니다.
핵심 개념
건축물에 작용하는 힘의 3요소와 평형 조건
힘은 크기, 방향, 작용점의 세 가지 요소로 표현되며, 어떤 점을 중심으로 물체를 회전시키려는 작용은 힘의 모멘트입니다. 외력을 받은 부재 내부에는 이에 저항하는 힘이 생기는데, 이 단위면적당 내부 저항력을 응력(내력)이라고 부릅니다. 물체가 정지 상태의 평형을 이루려면 작용하는 모든 힘의 합이 0이고 동시에 모멘트의 합도 0이어야 합니다. 각 용어의 정확한 정의를 구분하는 것이 이 문제의 핵심입니다.
선지별 해설
①힘의 3요소는 크기, 방향, 작용점이며, 이 세 가지가 정해져야 힘이 완전히 규정됩니다. 옳은 설명입니다.
②어떤 점을 중심으로 물체를 회전시키려는 작용을 힘의 모멘트라 하고, 그 크기는 힘과 작용점까지의 수직거리의 곱입니다. 옳은 설명입니다.
③외력을 받아 부재 내부에 생기는 저항력은 응력(내력)이라고 합니다. '변형력'이라는 표현은 정확한 구조 용어가 아니어서 이 선지가 정답입니다.
④정지 평형 조건은 작용하는 힘의 합이 0이고 모멘트의 합도 0인 것으로, 옳은 설명입니다.
해설 보기
정답반발 경도법은 콘크리트 강도 추정용 시험으로, 용접부 비파괴검사법이 아닙니다.
핵심 개념
철골 용접부 비파괴검사(NDT)의 종류
철골 용접부의 결함을 부재를 손상시키지 않고 확인하는 비파괴검사(NDT)에는 방사선 투과법(RT), 초음파 탐상법(UT), 자분 탐상법(MT), 침투 탐상법(PT) 등이 있습니다. 반면 반발 경도법(슈미트 해머)은 콘크리트 표면을 타격해 반발도로 압축강도를 추정하는 콘크리트 비파괴시험법으로, 용접부 결함 검사와는 무관합니다. 각 검사법이 어느 재료·목적에 쓰이는지를 구분하는 것이 핵심입니다.
선지별 해설
