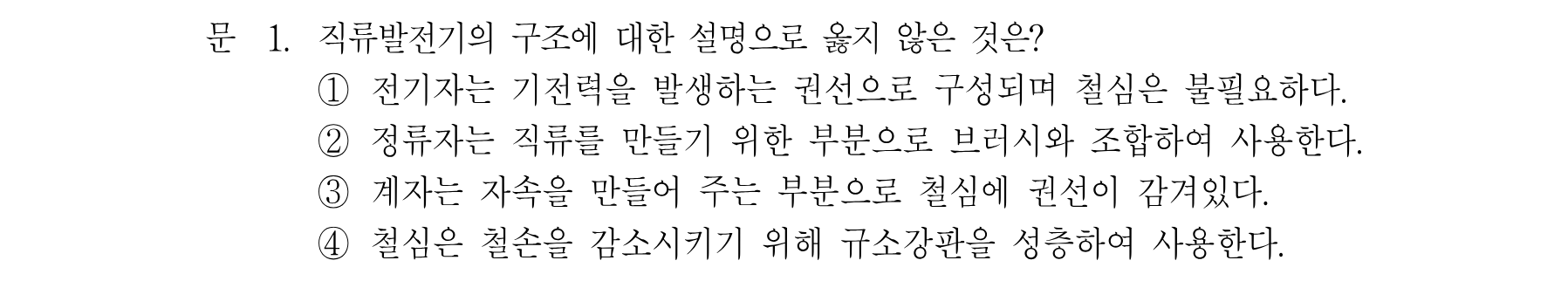

해설 보기
정답전기자는 기전력을 발생하는 권선으로 구성되지만 철심은 필수적이며, 철심이 불필요하다는 설명은 틀립니다.
핵심 개념
직류발전기의 기본 구조 3요소
직류발전기는 크게 전기자(電機子), 계자(界磁), 정류자(整流子)로 구성됩니다. 전기자는 자속을 끊어 기전력을 유도하는 권선과 이를 감는 철심으로 이루어지며, 이때 철심은 자속의 통로 역할을 하므로 반드시 필요합니다. 오히려 철심에서 발생하는 히스테리시스손과 와류손(철손)을 줄이기 위해 규소강판을 얇게 성층하여 사용합니다. 계자는 주자속을 만들어 주는 부분으로 철심에 계자권선을 감아 구성하고, 정류자는 브러시와 조합하여 전기자에 유도된 교류를 직류로 바꿔 주는 역할을 합니다.
선지별 해설
①전기자는 권선뿐 아니라 자속의 통로가 되는 철심이 반드시 필요합니다. 오히려 철손을 줄이기 위해 규소강판을 성층하여 철심을 만드므로 '철심은 불필요하다'는 설명은 옳지 않습니다.
②정류자는 전기자에 유도된 교류 기전력을 직류로 정류하기 위한 부분으로, 브러시와 접촉·조합하여 외부 회로에 직류를 공급하므로 옳은 설명입니다.
③계자는 주자속(자속)을 만들어 주는 부분으로, 계자철심에 계자권선을 감아 여자하여 자속을 발생시키므로 옳은 설명입니다.
④철심에서 생기는 히스테리시스손과 와류손, 즉 철손을 감소시키기 위해 얇은 규소강판을 절연하여 성층하는 것은 표준적인 구조이므로 옳은 설명입니다.

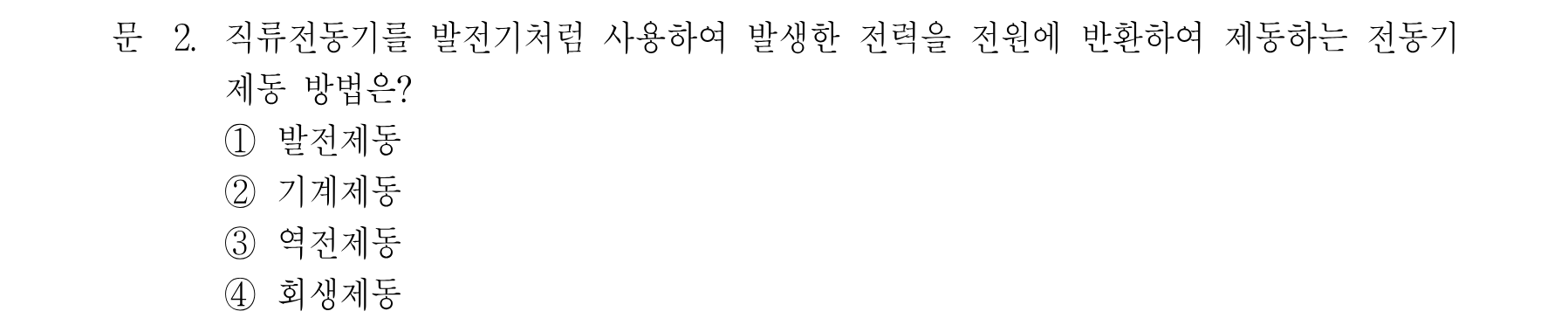

해설 보기
정답발생 전력을 전원으로 되돌려 제동하는 방식은 회생제동입니다.
핵심 개념
전동기의 전기제동 방식 구분
운전 중인 전동기를 정지·감속시키는 전기적 제동에는 여러 방식이 있습니다. 발전제동은 전동기를 발전기로 동작시켜 발생한 전력을 저항에서 열로 소비시키는 방식이고, 회생제동은 발생한 전력을 저항에서 태우지 않고 전원 측으로 되돌려(반환) 제동하는 방식입니다. 역전제동(플러깅)은 전기자나 전원의 접속을 반대로 바꿔 역토크로 급제동하는 방식입니다. 문제에서 '발생한 전력을 전원에 반환하여 제동'한다는 핵심은 곧 회생제동을 가리킵니다.
선지별 해설
