해설 보기

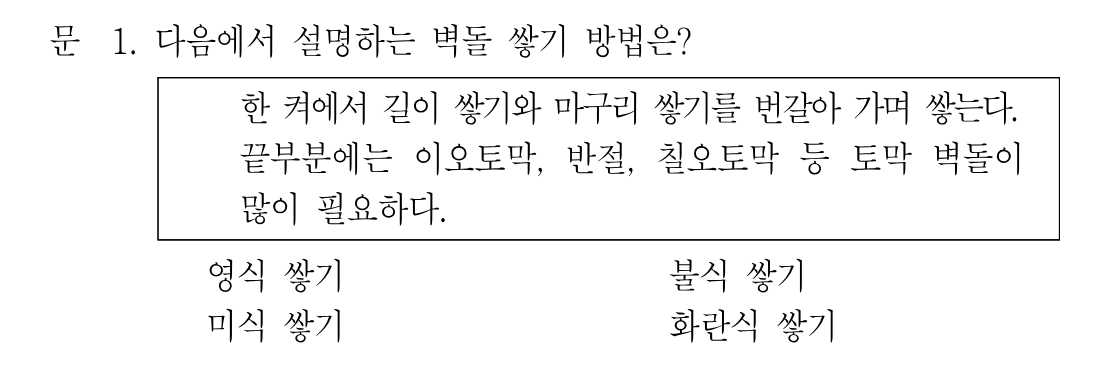

정답불식(프랑스식) 쌓기 — 한 켜 안에서 길이와 마구리를 번갈아 쌓는 방식입니다.
핵심 개념
벽돌 쌓기법 구분 — 한 켜에 길이와 마구리가 섞이면 불식 쌓기
벽돌 쌓기법은 한 켜(단) 안에서 길이쌓기와 마구리쌓기를 어떻게 배치하느냐로 구분합니다. 영식 쌓기는 한 켜 전체를 길이로, 다음 켜 전체를 마구리로 쌓고 모서리에 반절·이오토막을 써서 통줄눈이 생기지 않아 가장 튼튼합니다. 화란식(네덜란드식)은 영식과 같은 원리이면서 모서리에 칠오토막을 써서 시공이 간편해 국내에서 가장 많이 쓰입니다. 이에 비해 불식(프랑스식)은 한 켜 안에서 길이와 마구리를 번갈아 놓기 때문에 외관은 아름답지만 통줄눈이 생기기 쉽고 이오토막·반절·칠오토막 같은 토막벽돌이 많이 필요해 구조적으로는 불리합니다.
선지별 해설
①영식 쌓기는 한 켜는 길이쌓기, 다음 켜는 마구리쌓기로 켜마다 한 가지로 통일해 쌓는 방식이므로 한 켜 안에서 번갈아 쌓지 않습니다. 통줄눈이 없어 가장 튼튼한 쌓기법입니다.
②불식(프랑스식) 쌓기가 바로 한 켜에서 길이와 마구리를 번갈아 배치하는 방식입니다. 그 결과 마구리 옆을 채우기 위해 이오토막·반절·칠오토막이 많이 들어가고 통줄눈이 생기기 쉬워 강도는 약합니다.
③미식 쌓기는 표면에 치장벽돌을 길이쌓기로 5~6켜 쌓은 뒤 한 켜를 마구리쌓기로 넣어 뒷벽에 물려 쌓는 방식이므로, 한 켜 안에서 번갈아 쌓는 방식이 아닙니다.
④화란식 쌓기는 영식과 같이 켜마다 길이·마구리를 교대하되 모서리와 끝단에서만 칠오토막을 쓰는 방식으로, 한 켜 안에서 두 방식이 섞이지는 않습니다.
해설 보기

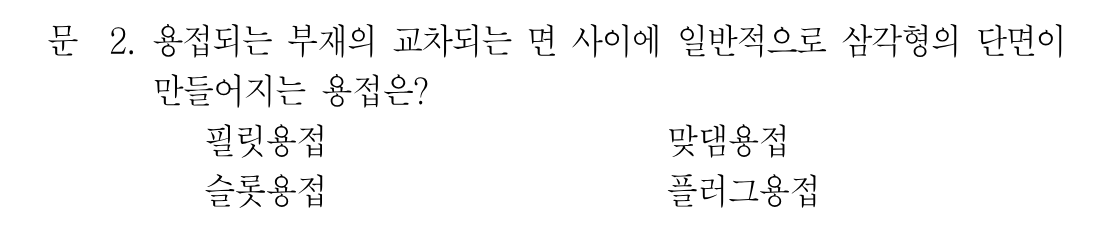

정답필릿용접 — 교차하는 두 면의 구석을 채워 삼각형 단면을 이루는 용접입니다.
핵심 개념
용접 종류 — 교차면 사이 삼각형 단면은 필릿용접
강구조 용접은 접합되는 두 부재가 놓인 형상에 따라 구분합니다. 필릿(모살)용접은 거의 직각으로 교차하는 두 면이 만드는 구석에 용착금속을 채우는 용접으로, 단면이 일반적으로 이등변삼각형 모양이 됩니다. 설계에서는 이 삼각형의 다리길이(각장 S)에 0.7을 곱한 값을 목두께로 보아 유효단면적을 계산합니다. 반면 맞댐(그루브)용접은 같은 평면에 놓인 부재의 단부를 개선(홈)가공해 그 홈을 채우는 용접이고, 슬롯·플러그용접은 겹친 판재에 뚫은 긴 구멍이나 원형 구멍을 용착금속으로 메워 붙이는 용접입니다.
