해설 보기

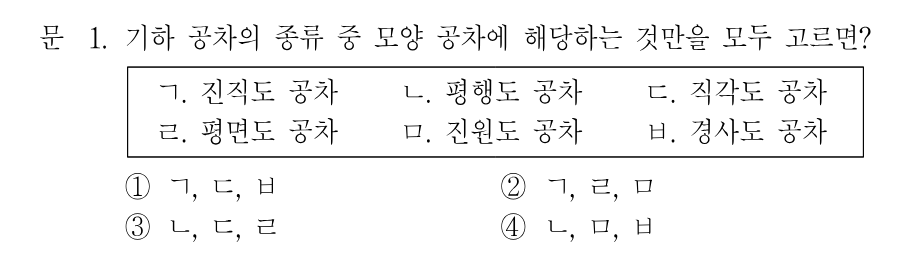

정답ㄱ. 진직도, ㄹ. 평면도, ㅁ. 진원도가 모두 모양 공차입니다.
핵심 개념
기하 공차의 분류 — 모양(형상) 공차
기하 공차는 데이텀 없이 그 자체의 형태만으로 규제되는 모양(형상) 공차와, 데이텀을 기준으로 규제되는 자세·위치·흔들림 공차로 나뉩니다. 모양 공차에는 진직도, 평면도, 진원도, 원통도, 선의 윤곽도, 면의 윤곽도가 속합니다. 반면 평행도·직각도·경사도는 데이텀에 대한 자세를 규제하는 자세 공차이므로 모양 공차가 아닙니다. 이 문제는 각 공차가 단독 형상 규제인지 데이텀 기준 규제인지를 구분할 수 있는지를 묻습니다.
선지별 해설
①ㄷ. 직각도와 ㅂ. 경사도는 데이텀을 기준으로 하는 자세 공차이므로 모양 공차 조합으로 옳지 않습니다.
②ㄱ. 진직도, ㄹ. 평면도, ㅁ. 진원도는 모두 데이텀 없이 형태 자체를 규제하는 모양 공차이므로 정답입니다.
③ㄴ. 평행도, ㄷ. 직각도는 자세 공차이고 ㄹ. 평면도만 모양 공차이므로 옳지 않습니다.
④ㄴ. 평행도, ㅂ. 경사도는 자세 공차이고 ㅁ. 진원도만 모양 공차이므로 옳지 않습니다.
해설 보기

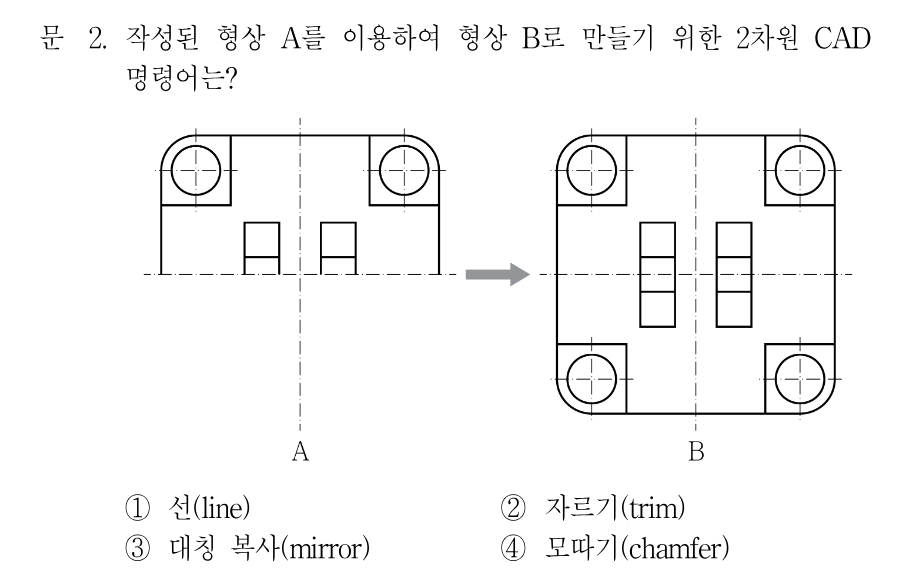

정답대칭축을 기준으로 반전 복사하는 대칭 복사(mirror) 명령입니다.
핵심 개념
2차원 CAD 편집 명령 — 대칭 복사(mirror)
대칭 복사(mirror)는 지정한 대칭축을 기준으로 선택한 객체를 반전 복사하여 좌우 또는 상하 대칭 형상을 만드는 명령입니다. 형상 A는 도면의 위쪽 절반만 그려진 상태이고, 형상 B는 수평 중심선(대칭축)을 기준으로 위·아래가 완전히 대칭인 형상입니다. 즉 A를 수평 중심선을 축으로 대칭 복사하면 B가 완성되므로, 이 문제의 핵심은 대칭 형상을 만드는 편집 명령을 고르는 것입니다.
선지별 해설
