2025 경력경쟁 9급 기계제도 해설

핵심 개념

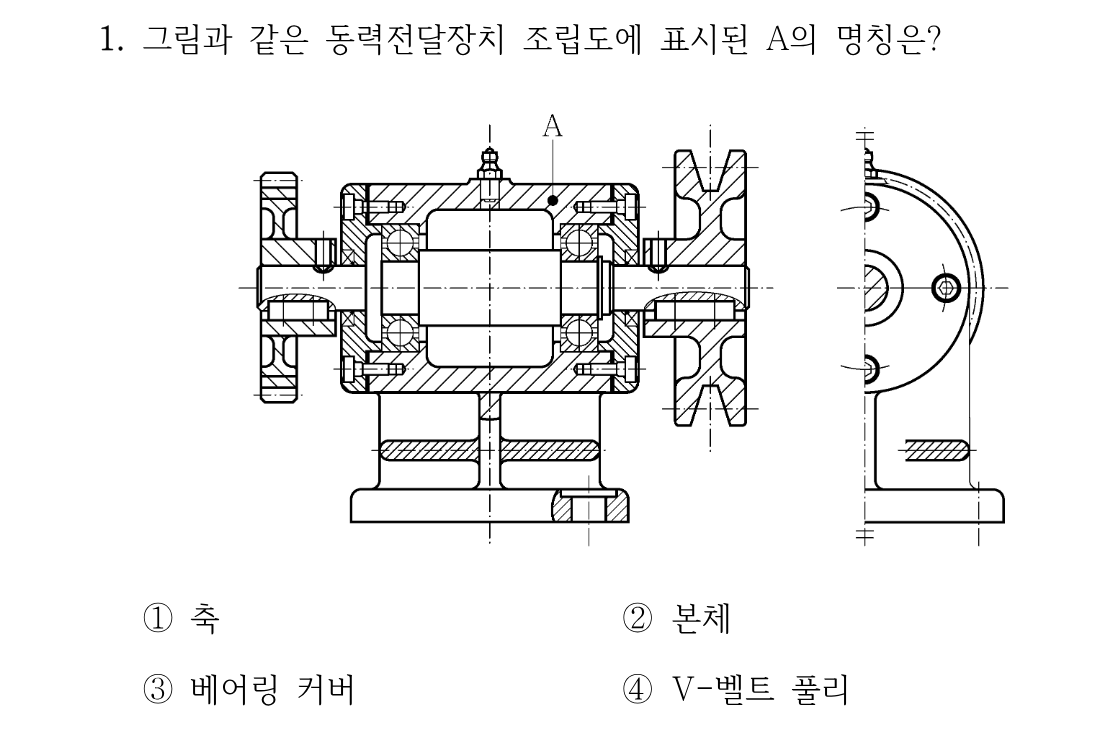

동력전달장치 조립도의 부품 명칭

V-벨트 풀리로 동력을 전달받는 축과 베어링을 감싸 지지하는 조립체를 이해하는 문제입니다. 조립 단면도에서 양쪽 끝의 홈이 파인 원판은 V-벨트 풀리, 축을 지지하는 것은 베어링, 베어링을 덮는 부품은 베어링 커버이며, 이 모든 부품을 담아 받침대 위에 고정하는 중앙의 큰 몸통이 본체입니다. A는 중앙 상부(그리스 니플 아래)의 해칭된 몸통을 지시하고 있습니다.

핵심 개념

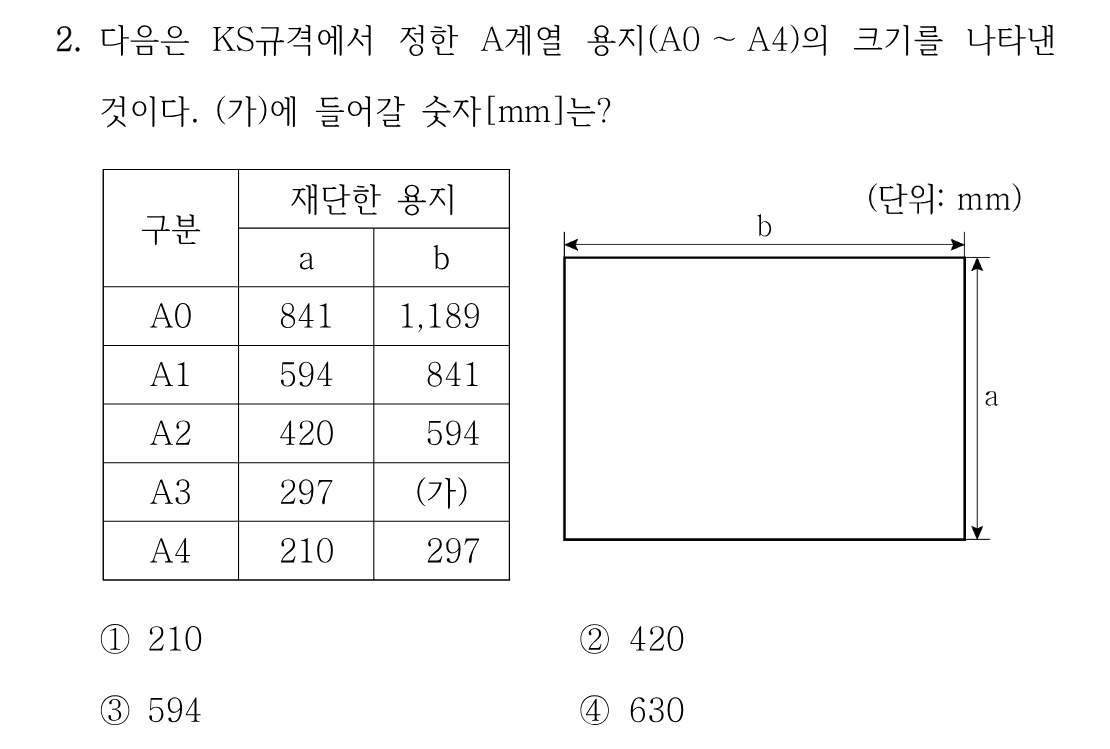

KS A계열 도면 용지 규격

KS 규격의 A계열 용지는 A0(841×1189)를 기준으로 긴 변을 반으로 접을 때마다 한 등급씩 작아집니다. 즉 한 단계 작은 용지의 짧은 변(a)은 바로 위 단계의 긴 변(b)의 절반이며, 어떤 등급의 긴 변(b)은 바로 아래 등급의 긴 변이 아니라 한 단계 위 용지의 짧은 변 값과 이어집니다. 표에서 각 등급의 긴 변 b는 한 등급 위 용지의 짧은 변 a와 같은 규칙을 확인하면 됩니다.
