해설 보기

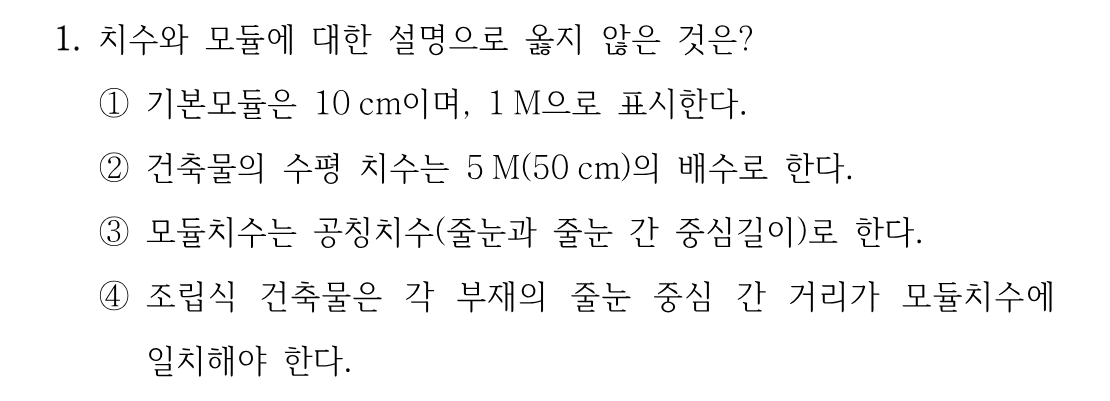

정답수평 치수는 5M이 아니라 3M의 배수를 기본으로 합니다.
핵심 개념
건축 모듈(MC)의 기본 원칙과 기준척도
모듈러 코디네이션(MC)은 건축 각 부의 치수를 기준척도의 배수로 통일해 부재의 규격화·대량생산과 조립 효율을 높이는 설계 기법입니다. 기본모듈(기준척도)은 1M이며 이는 10cm(100mm)에 해당합니다. 평면(수평) 방향의 치수는 3M을 기본으로 하는 배수, 높이(수직) 방향은 2M을 기본으로 하는 배수를 원칙으로 삼습니다. 또한 모듈치수는 줄눈 중심 간의 거리인 공칭치수로 잡으며, 조립식 건축물은 부재 줄눈 중심 간 거리가 이 모듈치수에 일치해야 부재 호환이 됩니다. 이 문제는 옳지 않은 설명을 고르는 유형입니다.
선지별 해설
①기본모듈은 10cm(100mm)이며 1M으로 표기합니다. 모든 모듈치수의 기준이 되는 값으로 옳은 설명입니다.
②수평(평면) 방향 치수는 3M의 배수를 기본으로 하고, 높이 방향은 2M의 배수를 기본으로 합니다. 수평 치수를 5M의 배수로 한다는 설명은 기준값이 잘못되어 틀렸습니다.
③모듈치수는 줄눈과 줄눈 사이 중심길이인 공칭치수로 정합니다. 제품치수에 줄눈 두께를 포함한 값으로 옳은 설명입니다.
④조립식(프리패브) 건축물은 부재 줄눈 중심 간 거리가 모듈치수와 일치해야 부재끼리 호환·조립되므로 옳은 설명입니다.
해설 보기

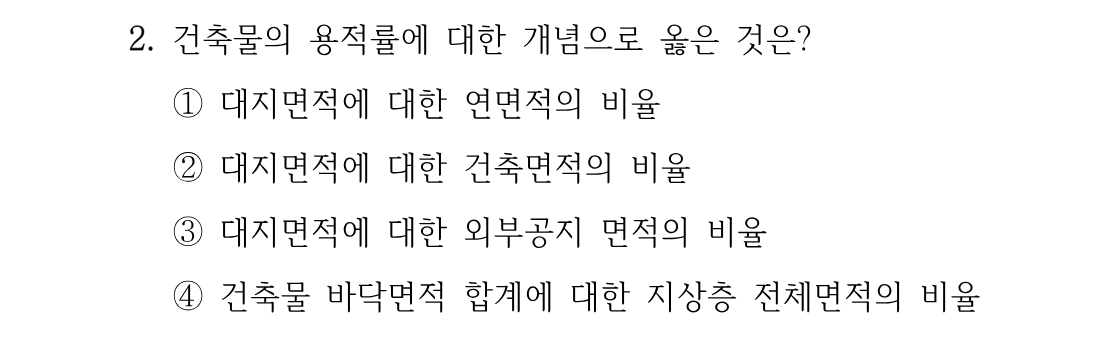

정답대지면적에 대한 (지상층) 연면적의 비율입니다.
핵심 개념
용적률과 건폐율의 개념 구분
용적률은 대지면적에 대한 건축물 연면적(지상층 연면적 합계)의 비율로, 대지 위에 얼마나 높고 밀도 있게 지을 수 있는지를 나타내는 지표입니다. 반면 건폐율은 대지면적에 대한 건축면적(수평투영면적)의 비율로, 대지에서 건물이 덮는 평면적 밀도를 나타냅니다. 두 개념은 자주 혼동되므로, 용적률은 '연면적', 건폐율은 '건축면적'이라는 분자 값을 기준으로 구분해 기억하는 것이 중요합니다. 이 문제는 용적률의 옳은 개념을 고르는 유형입니다.
선지별 해설
