해설 보기

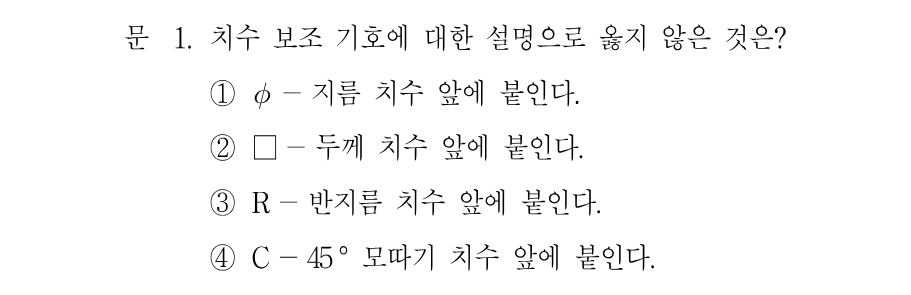

정답□는 두께가 아니라 정사각형 변의 길이를 나타내는 기호이므로 설명이 틀립니다.
핵심 개념
치수 보조 기호(치수에 덧붙이는 기호)
치수 보조 기호는 치수 숫자만으로는 형상을 알기 어려울 때 치수 앞에 붙여 그 치수가 무엇을 나타내는지 명확히 해 주는 기호입니다. 대표적으로 지름 φ, 반지름 R, 구의 지름 Sφ, 정사각형 변 □, 판의 두께 t, 45° 모따기 C 등이 있습니다. 특히 □는 대상 면이 정사각형임을(정사각형 한 변의 길이) 나타내는 기호이고, 판의 두께는 별도로 t를 붙여 표시한다는 점을 구분해야 합니다. 이 문제는 '옳지 않은 것'을 고르는 유형입니다.
선지별 해설
①φ는 지름을 나타내는 기호로 지름 치수 숫자 앞에 붙입니다. 원형 단면임을 알려 주는 표준 기호이므로 올바른 설명입니다.
②□는 대상 부분이 정사각형임을 나타내는 기호로, 정사각형 한 변의 길이 앞에 붙입니다. 판의 두께를 나타낼 때는 t를 사용하므로 '두께 치수 앞에 붙인다'는 설명은 틀립니다. 정답입니다.
③R는 반지름을 나타내는 기호로 반지름 치수 앞에 붙입니다. 원호나 둥근 모서리 치수에 사용하는 올바른 표기입니다.
④C는 45° 모따기를 나타내는 기호로 모따기 치수 앞에 붙입니다. 예컨대 C2는 45° 방향으로 2mm 모따기를 뜻하므로 올바른 설명입니다.
해설 보기

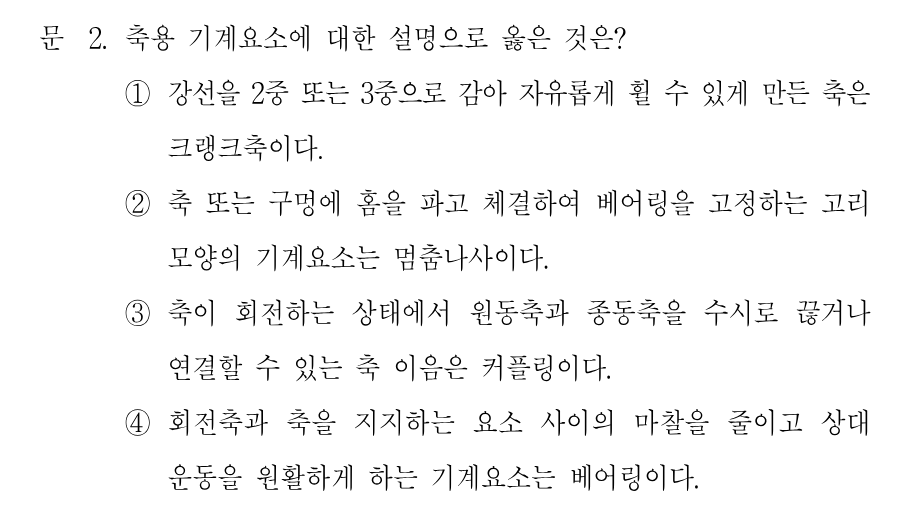

정답회전축과 지지 요소 사이 마찰을 줄여 상대 운동을 원활하게 하는 요소는 베어링이 맞습니다.
핵심 개념
축용 기계요소(축·축이음·베어링·멈춤링)
축과 관련된 기계요소는 각각 고유한 명칭과 기능이 있어 서로 혼동하지 않도록 정확히 구분해야 합니다. 강선을 여러 겹 감아 자유롭게 휘게 만든 축은 플렉시블 샤프트(휨축)이고, 축이나 구멍의 홈에 끼워 부품 이탈을 막는 고리 요소는 멈춤링(스냅링)입니다. 회전 중에 동력을 수시로 끊거나 연결하는 축이음은 클러치이며, 커플링은 두 축을 영구적으로 연결하는 이음입니다. 베어링은 회전축과 지지부 사이 마찰을 줄여 상대 운동을 원활하게 하는 요소입니다. 이 문제는 '옳은 것'을 고르는 유형입니다.
