해설 보기

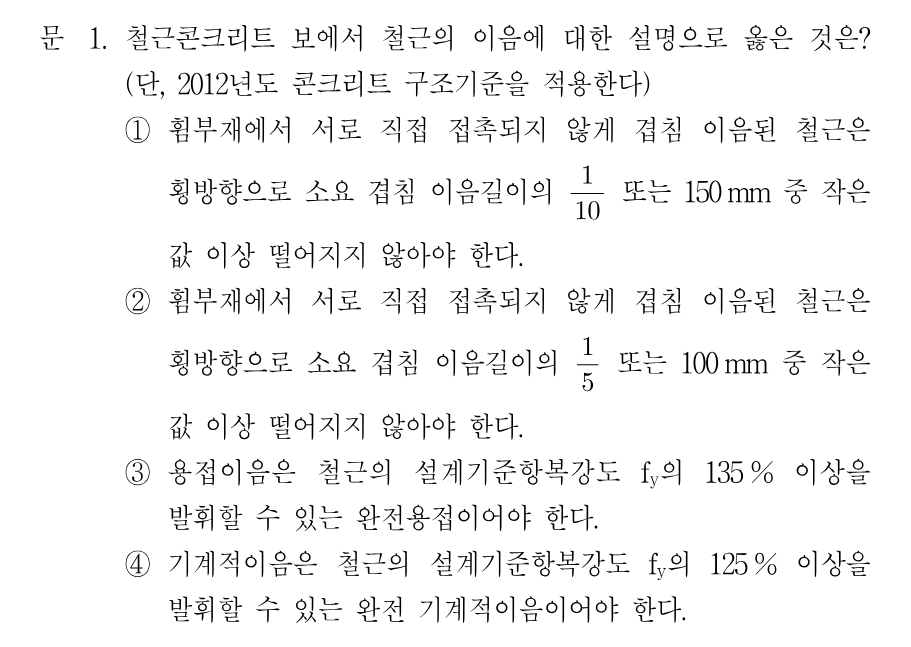

정답기계적이음은 fy의 125% 이상을 발휘할 수 있는 완전 기계적이음이어야 한다.
핵심 개념
철근콘크리트 보의 철근 이음 규정
콘크리트 구조기준은 철근 이음을 겹침이음, 용접이음, 기계적이음으로 구분해 규정합니다. 휨부재에서 서로 직접 접촉되지 않게 겹침이음한 철근은 횡방향으로 소요 겹침이음길이의 1/5 또는 150mm 중 작은 값 이상 떨어지면 안 됩니다. 또한 용접이음과 기계적이음은 모두 철근의 설계기준항복강도 fy의 125% 이상을 발휘할 수 있는 완전이음이어야 합니다. 이 문항은 각 이음 방식의 정확한 수치 기준을 묻고 있습니다.
선지별 해설
①비접촉 겹침이음 철근의 횡방향 간격 제한은 소요 겹침이음길이의 1/5 또는 150mm 중 작은 값입니다. 1/10이라고 한 부분이 틀렸습니다.
②비율은 1/5로 맞지만, 기준 길이는 100mm가 아니라 150mm 중 작은 값이어야 합니다. 100mm라고 한 부분이 틀렸습니다.
③용접이음도 기계적이음과 마찬가지로 fy의 125% 이상을 발휘하는 완전용접이어야 합니다. 135%라고 한 부분이 틀렸습니다.
④기계적이음은 철근 설계기준항복강도 fy의 125% 이상을 발휘하는 완전 기계적이음이어야 한다는 규정과 정확히 일치합니다.
해설 보기

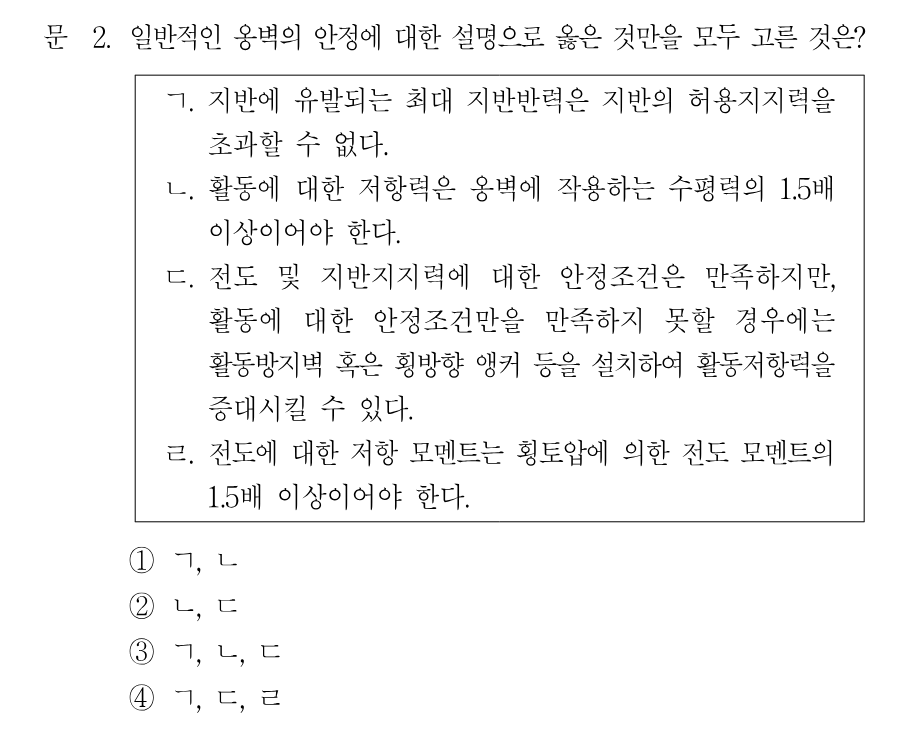

정답ㄱ, ㄴ, ㄷ이 옳은 설명이다 (ㄹ의 전도 안전율 1.5는 틀림).
핵심 개념
옹벽의 안정 조건 (활동·전도·지지력)
옹벽은 세 가지 안정 조건을 만족해야 합니다. 지지력에 대해서는 지반에 유발되는 최대 지반반력이 허용지지력을 초과하지 않아야 하고, 활동에 대해서는 저항력이 수평력의 1.5배 이상, 전도에 대해서는 저항모멘트가 전도모멘트의 2.0배 이상이어야 합니다. 활동 조건만 부족할 경우 활동방지벽(shear key)이나 앵커로 저항력을 키울 수 있습니다. 이 문항은 각 안전율 수치를 정확히 구분하는지를 묻습니다.
선지별 해설
