해설 보기

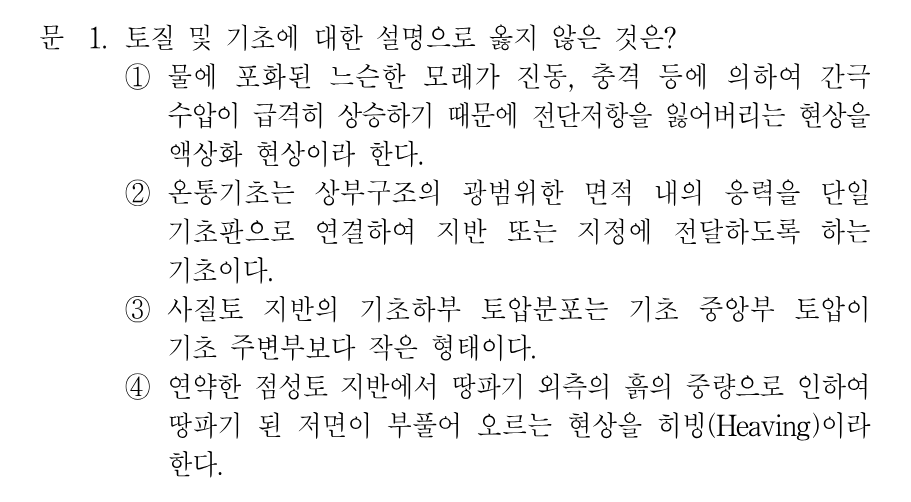

정답사질토 지반은 기초 중앙부 토압이 주변부보다 오히려 크므로, 중앙부가 작다고 한 ③이 틀린 설명입니다.
핵심 개념
지반의 파괴현상과 기초형식, 지반 종류별 접지압 분포
토질 및 기초 단원은 지반의 대표적 파괴현상(액상화·히빙·보일링)과 기초형식의 정의, 그리고 기초 하부 접지압(토압) 분포 형태를 함께 묻습니다. 특히 접지압 분포는 지반 종류에 따라 정반대로 나타납니다. 사질토(모래)는 입자 사이의 마찰로 저항하는데 기초 주변부에는 구속압이 없어 응력을 거의 받지 못하므로, 접지압이 기초 중앙부에서 최대가 되고 주변부로 갈수록 작아집니다. 반대로 점성토는 점착력으로 저항하므로 기초 주변부에서 접지압이 최대가 되고 중앙부가 작아집니다. 이 반대 관계를 정확히 외워 두어야 합니다.
선지별 해설
①물에 포화된 느슨한 모래가 진동·충격을 받으면 간극수압이 급격히 상승해 유효응력이 사라지고 전단저항을 잃어 액체처럼 거동하는데, 이것이 액상화 현상이므로 옳은 설명입니다.
②온통기초(매트기초)는 상부구조의 광범위한 면적에 걸친 응력을 하나의 두꺼운 기초판으로 묶어 지반이나 지정에 전달하는 기초로, 정의 그대로 서술되어 옳습니다.
③사질토 지반은 구속압이 없는 기초 주변부에서 접지압이 작아지고 중앙부에서 최대가 됩니다. 중앙부가 주변부보다 작은 분포는 점성토 지반의 특징이므로, 지반 종류가 뒤바뀐 틀린 설명입니다.
④연약한 점성토 지반에서 흙막이 배면(땅파기 외측) 흙의 중량 때문에 굴착 저면이 부풀어 오르는 현상을 히빙이라 하므로 옳은 설명입니다.
해설 보기

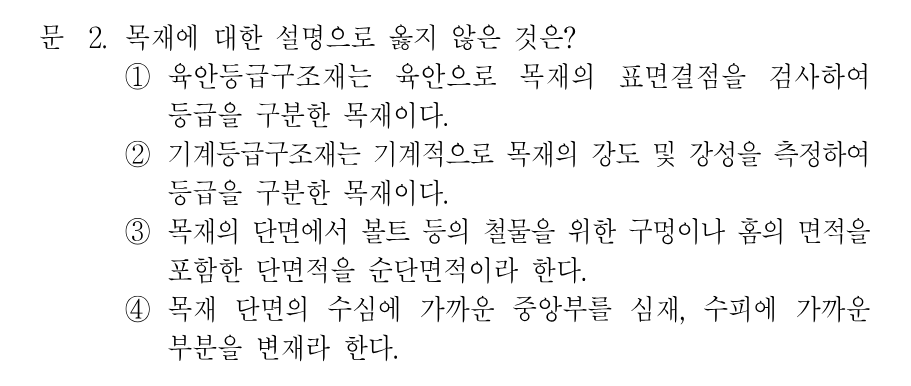

정답순단면적은 구멍·홈의 면적을 제외한 단면적이므로, 포함한다고 한 ③이 틀린 설명입니다.
핵심 개념
목재의 등급 구분과 단면적·심재/변재 용어
목구조의 기본 용어를 묻는 문항입니다. 구조용 목재는 옹이·갈라짐 같은 표면결점을 눈으로 검사해 등급을 나눈 육안등급구조재와, 기계로 휨강성·강도를 측정해 등급을 나눈 기계등급구조재로 구분합니다. 단면적 용어에서 총단면적은 구멍이나 홈을 고려하지 않은 전체 단면적이고, 순단면적은 볼트 등 철물을 위한 구멍이나 홈의 면적을 '뺀' 나머지 단면적입니다. 또 목재 횡단면에서 수심에 가까운 안쪽 부분이 심재, 수피에 가까운 바깥 부분이 변재이며, 심재가 변재보다 강도와 내구성이 우수합니다.
