해설 보기

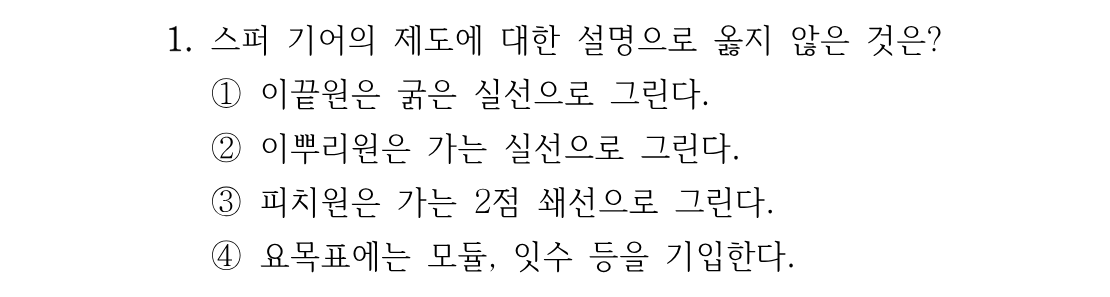

정답피치원은 가는 1점 쇄선으로 그려야 하며 가는 2점 쇄선이 아닙니다.
핵심 개념
스퍼 기어(평기어)의 제도 규칙
기어 제도에서는 이(teeth)를 하나하나 그리지 않고 약도로 표현하며, 각 기준 원을 정해진 선의 종류로 나타냅니다. 이끝원(치선원)은 굵은 실선, 이뿌리원(치저원)은 가는 실선, 피치원(기준원)은 가는 1점 쇄선으로 그립니다. 특히 피치원은 중심선과 같은 성격의 기준선이므로 '가는 1점 쇄선'이라는 점을 정확히 기억해야 합니다. 잇수, 모듈, 압력각 등 제작에 필요한 정보는 도면 한쪽의 요목표에 정리해 기입합니다.
선지별 해설
①이끝원(치선원)은 기어의 외형선에 해당하므로 굵은 실선으로 그립니다. 옳은 설명입니다.
②이뿌리원(치저원)은 가는 실선으로 그립니다. 단면으로 나타낼 때에는 굵은 실선으로 그리기도 하지만 일반 정면 약도에서는 가는 실선이 원칙이므로 옳은 설명입니다.
③피치원(기준원)은 가는 1점 쇄선으로 그립니다. 선지처럼 '가는 2점 쇄선'으로 그린다는 설명은 틀렸으므로 이 문항의 정답입니다.
④모듈, 잇수, 압력각, 기준 피치 등 제작에 필요한 사항은 도면의 요목표에 기입합니다. 옳은 설명입니다.
해설 보기

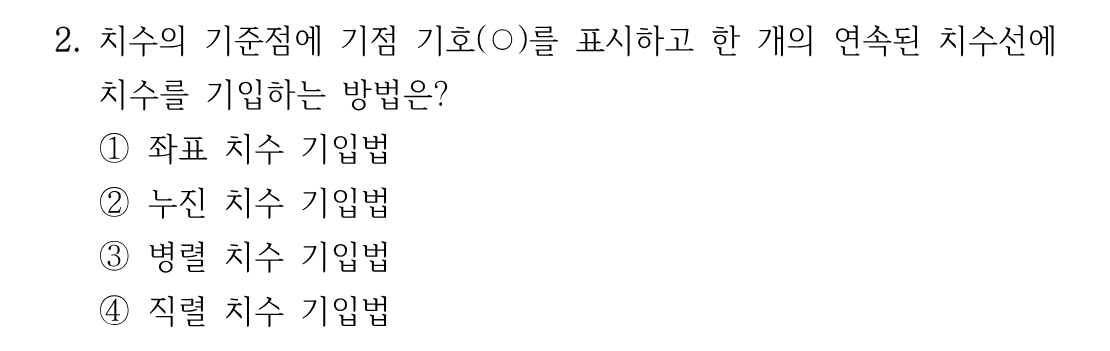

정답기점 기호와 한 줄의 연속된 치수선을 쓰는 방법은 누진 치수 기입법입니다.
핵심 개념
누진 치수 기입법
치수 기입법에는 직렬, 병렬, 누진, 좌표 기입법이 있습니다. 누진 치수 기입법은 치수의 기준이 되는 위치에 기점 기호(작은 동그라미 ○)를 표시하고, 하나의 연속된 치수선 위에 각 위치까지의 누적된 치수를 기준점으로부터 화살표로 나타내는 방법입니다. 치수선이 하나로 이어지므로 공간을 적게 차지하면서 여러 치수를 간결하게 표현할 수 있고, 기준으로부터의 거리가 누적 오차 없이 명확하게 드러나는 것이 특징입니다.
선지별 해설
