해설 보기

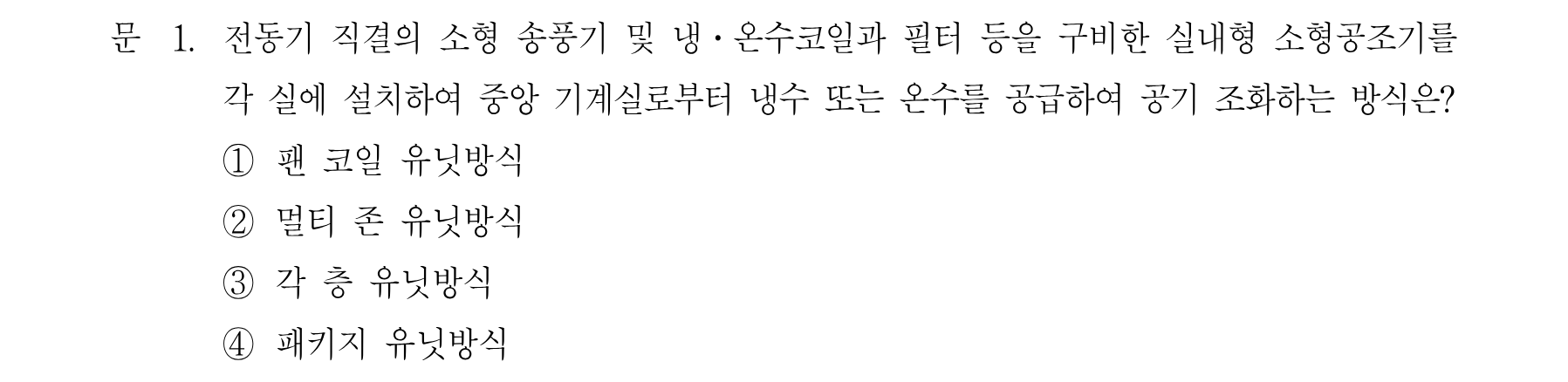

정답팬 코일 유닛방식
핵심 개념
중앙식 공조방식 - 팬 코일 유닛(FCU)방식
공기조화방식 중 전수(全水)방식인 팬 코일 유닛방식을 묻는 문제입니다. 팬 코일 유닛은 전동기에 직결된 소형 송풍기(팬), 냉·온수 코일, 필터를 하나의 케이스에 담은 실내형 소형 공조기입니다. 이를 각 실에 개별 설치하고 중앙 기계실에서는 냉수 또는 온수만 배관으로 공급하여 실내 공기를 조화합니다. 개별 실별 제어가 쉽고 대규모 덕트가 필요 없다는 것이 큰 특징입니다.
선지별 해설
①소형 송풍기·냉온수 코일·필터를 갖춘 소형기를 각 실에 두고 중앙에서 냉·온수만 공급받는다는 설명은 팬 코일 유닛방식의 정의와 정확히 일치합니다.
②멀티 존 유닛방식은 하나의 공조기에서 냉·온풍을 존별로 혼합해 덕트로 보내는 전공기방식으로, 각 실에 소형기를 설치하는 방식이 아닙니다.
③각 층 유닛방식은 각 층마다 공조기를 두어 그 층을 담당하는 방식으로, 실별 소형 공조기를 설치하는 문제의 설명과 다릅니다.
④패키지 유닛방식은 냉동기·송풍기 등을 일체화한 개별 공조기로 직접 냉·난방하는 방식이며, 중앙에서 냉·온수를 공급받는 방식이 아닙니다.
해설 보기

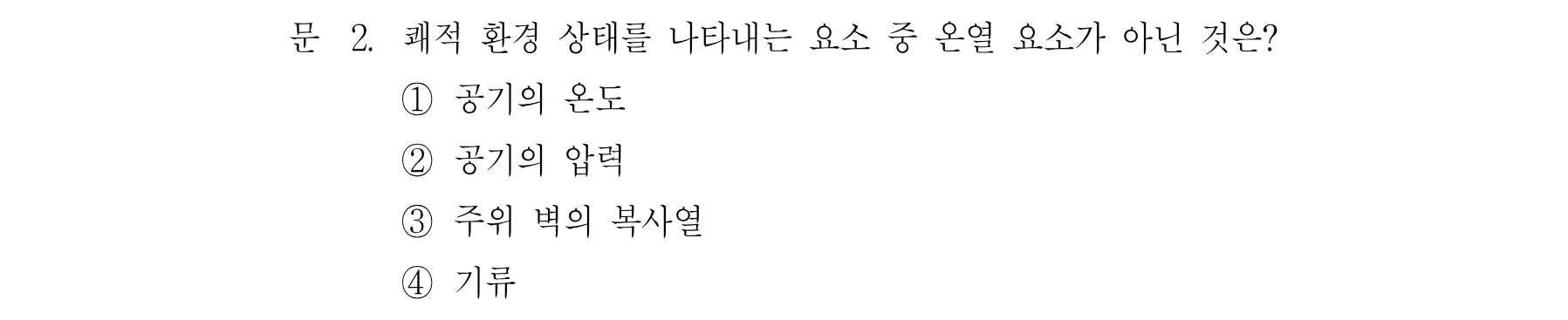

정답공기의 압력(온열요소가 아님)
핵심 개념
온열환경의 4요소
쾌적한 실내 온열환경을 결정하는 물리적 요소를 묻는 문제입니다. 온열 4요소는 기온(공기의 온도), 습도, 기류, 복사열(주위 벽 등에서 오는 복사)입니다. 인체의 열 쾌적감은 이 네 가지가 종합적으로 작용해 결정됩니다. 공기의 압력(기압)은 열의 이동이나 인체 온열감에 직접 관여하지 않으므로 온열요소에 포함되지 않습니다.
선지별 해설
