해설 보기

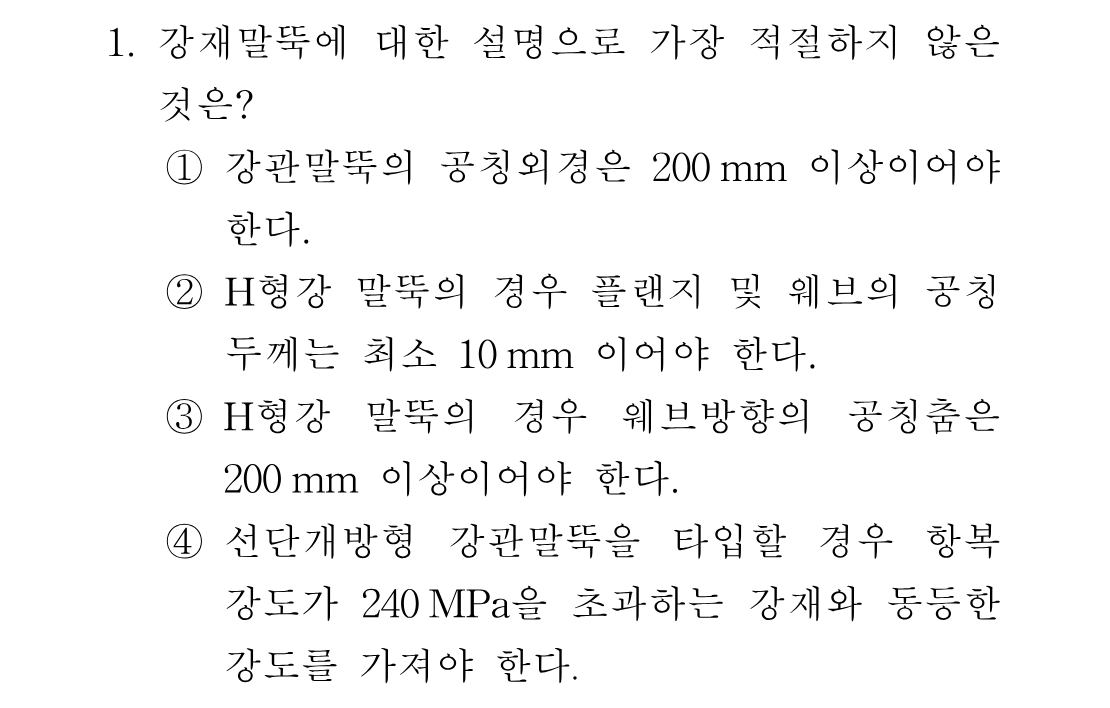

정답H형강말뚝의 플랜지 및 웨브 공칭두께 기준은 최소 9.5mm이므로, '최소 10mm'라고 한 ②가 적절하지 않습니다.
핵심 개념
강재말뚝(강관말뚝·H형강말뚝)의 최소 치수 규정
강재말뚝은 강관말뚝과 H형강말뚝을 뜻하며, 건축물 기초구조 설계기준(KDS 41 19 00) 「말뚝의 치수」 조항이 종류별 최소 치수를 숫자로 못박아 두고 있습니다. H형강말뚝은 ① 플랜지 내민길이가 플랜지 또는 웨브 최소두께의 14배 이하, ② 플랜지폭이 단면 춤의 80% 이상, ③ 웨브방향 공칭춤 200mm 이상, ④ 플랜지 및 웨브의 공칭두께 최소 9.5mm를 만족해야 합니다. 강관말뚝은 공칭외경이 200mm 이상이어야 하고, 선단개방형으로 타입할 때는 햄머에너지 1,360N·m마다 강재단면 220mm² 증가, 항복강도 240MPa을 초과하는 강재와 동등한 강도, 파동방정식해석에 의한 항타 압축응력 평가, 벽두께 4.6mm 미만이면 커팅슈 설치라는 네 가지 조건이 추가로 붙습니다. 9.5mm를 10mm로 바꿔 놓은 숫자 함정을 잡아내는 것이 이 문제의 핵심입니다.
선지별 해설
①강관말뚝의 공칭외경은 200mm 이상이어야 한다는 기준 조항 그대로입니다. 영구 케이싱이 있는 제자리타설말뚝의 공칭외경 하한(200mm)과도 같은 수치이므로 함께 묶어 기억하면 좋습니다.
②기준은 H형강말뚝의 플랜지 및 웨브 공칭두께를 '최소 9.5mm'로 규정합니다. 원래 3/8인치(=9.5mm)에서 온 값인데 이를 10mm로 올려 적은 것이어서 적절하지 않으며, 따라서 이 선지가 정답입니다.
③H형강말뚝은 웨브방향의 공칭춤이 200mm 이상이어야 합니다. 같은 조항에 있는 플랜지폭 조건(단면 춤의 80% 이상)과 혼동하지 않도록 '춤 200mm 이상, 폭은 춤의 80% 이상'으로 구분해 두면 됩니다.
④선단개방형 강관말뚝을 타입할 때 만족해야 하는 조건 중 하나로 '항복강도가 240MPa을 초과하는 강재와 동등한 강도'가 명시되어 있습니다. 이 밖에 햄머에너지 1,360N·m마다 강재단면 220mm² 증가, 파동방정식해석에 의한 압축응력 평가, 벽두께 4.6mm 미만일 때 커팅슈 설치 조건도 함께 규정됩니다.
해설 보기

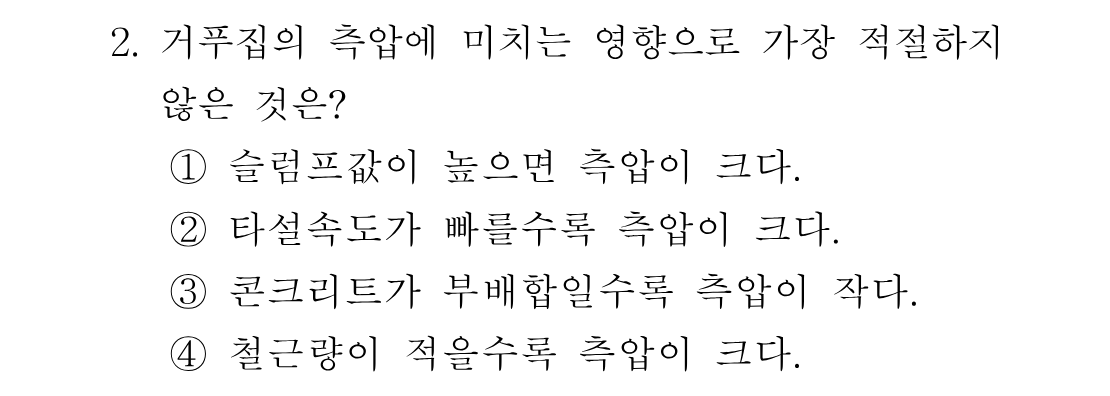

정답콘크리트가 부배합일수록 측압은 오히려 커지므로, 측압이 작다고 한 ③이 틀린 설명입니다.
핵심 개념
거푸집 측압에 영향을 주는 요인
거푸집 측압은 굳지 않은 콘크리트가 유체처럼 거푸집 벽면을 밀어내는 압력으로, 콘크리트가 액체 상태에 가까울수록 커집니다. 측압을 크게 하는 요인은 슬럼프가 클 때(묽을 때), 타설속도가 빠를 때, 타설 높이가 클 때, 단위시멘트량이 많은 부배합일 때, 기온·콘크리트 온도가 낮을 때, 다짐(진동다짐)을 충분히 할 때, 벽 두께가 두꺼울 때, 거푸집 표면이 평활할 때, 그리고 철근량이 적을 때입니다. 반대로 응결이 빨리 진행되어 자립성이 생기면 측압은 급격히 줄어듭니다. 즉 '부배합 → 응결 전 유동성·비중 측면에서 측압 증가'라는 방향을 기억해야 합니다.
