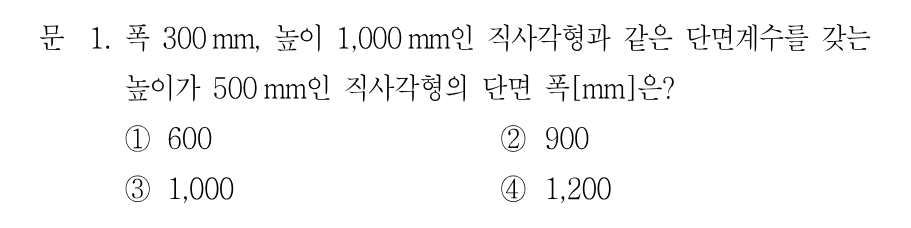

1번
1234
해설 보기
정답폭 = 1,200 mm
핵심 개념
직사각형 단면계수 Z = bh²/6
직사각형 단면의 단면계수는 Z = bh²/6 으로, 폭 b에는 1차, 높이 h에는 2차로 비례합니다. 두 단면의 단면계수가 같다는 조건은 b₁h₁² = b₂h₂² 로 정리됩니다. 높이가 절반이 되면 h²이 1/4로 줄기 때문에, 같은 단면계수를 유지하려면 폭을 4배로 키워야 함을 예상할 수 있습니다.
선지별 해설
①b×500² = 300×1000²을 만족하지 못합니다. 정확한 값 1,200mm의 절반값이라 틀립니다.
②높이비 제곱(1000/500)²=4를 반영하지 않은 값으로 근거가 없습니다.
③폭을 4배가 아니라 약 3.3배로 본 값이어서 조건식을 만족하지 못합니다.
④b×500² = 300×1000² → b = 300×(1000/500)² = 300×4 = 1,200mm 입니다.

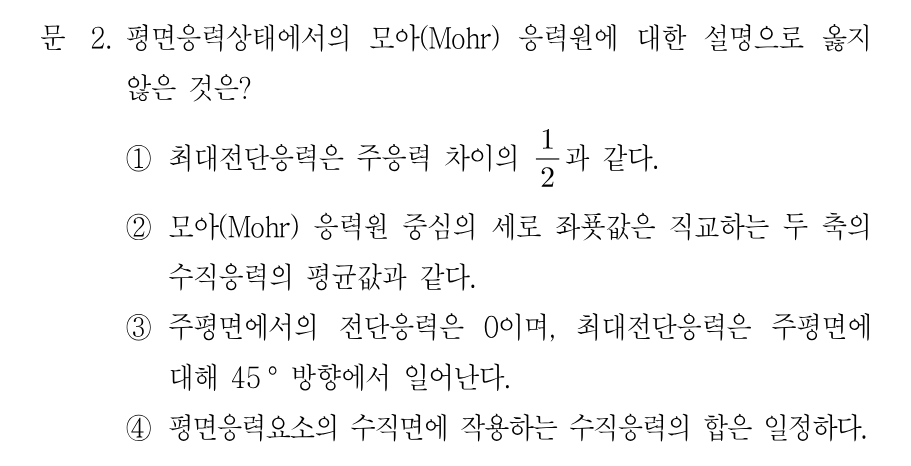

2번
1234
해설 보기
정답수직응력의 평균은 중심의 '가로' 좌표이지 '세로' 좌표가 아니므로 틀린 설명
핵심 개념
모아(Mohr) 응력원의 기하학적 의미
평면응력에서 모아 응력원은 가로축을 수직응력 σ, 세로축을 전단응력 τ로 그립니다. 원의 중심은 ((σx+σy)/2, 0)에 있고 반지름은 √{((σx−σy)/2)²+τxy²} 로, 이 반지름이 곧 최대전단응력입니다. 두 수직응력의 평균값은 중심의 '가로' 좌표이며, 중심의 세로 좌표는 항상 0이라는 점이 이 문항의 핵심입니다.
선지별 해설
