해설 보기

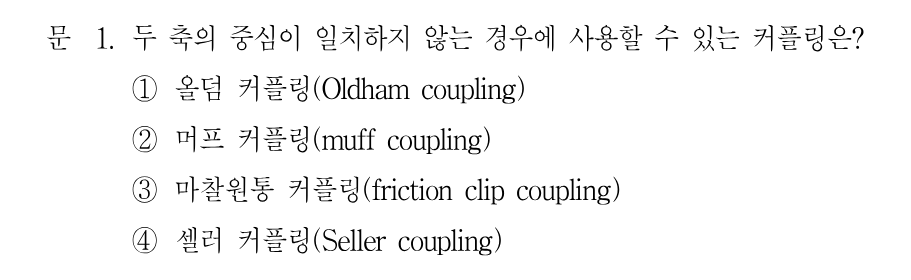

정답올덤 커플링은 십자형 중간판으로 평행 편심량을 흡수하는 커플링입니다.
핵심 개념
축 정렬 상태에 따른 커플링 분류 - 편심축에는 올덤 커플링
커플링(coupling)은 두 축을 연결하는 영구적 축이음으로, 두 축의 상대 위치에 따라 사용하는 종류가 달라집니다. 두 축이 일직선상에 정확히 정렬된 경우에는 머프 커플링, 마찰원통 커플링, 셀러(원추) 커플링 같은 고정 커플링을 사용합니다. 반면 두 축의 중심선이 서로 평행하지만 어긋나 있는(편심된) 경우에는 올덤 커플링(Oldham coupling)을 사용합니다. 올덤 커플링은 두 플랜지 사이에 십자형 중간판이 미끄러지며 편심량을 흡수해 저속 회전에서 평행 편심축을 연결할 수 있습니다.
선지별 해설
①올덤 커플링은 두 축이 평행하면서 중심이 어긋난 편심축을 연결할 때 사용합니다. 중간 십자판이 미끄러지며 편심을 흡수하므로 정답입니다.
②머프 커플링은 원통 슬리브로 두 축을 감싸는 고정 커플링으로, 두 축이 일직선으로 정렬된 경우에 사용합니다.
③마찰원통 커플링은 분할된 원통을 볼트로 조여 마찰로 전달하는 고정식으로, 정확히 정렬된 두 축에 사용합니다.
④셀러 커플링은 원추 슬리브를 이용한 고정 커플링으로, 두 축이 일직선상에 있을 때 사용하는 방식입니다.
해설 보기

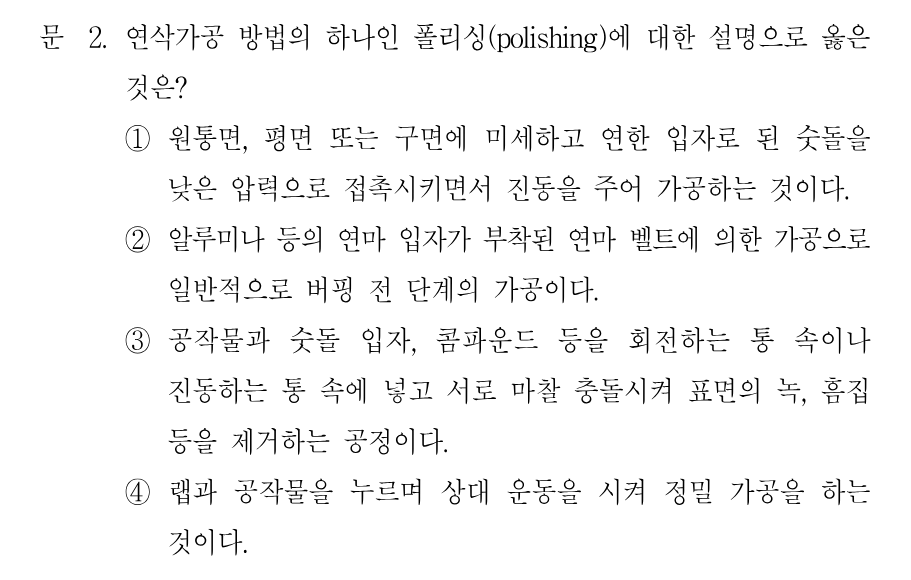

정답연마 입자를 부착한 연마 벨트로 가공하며 버핑 전 단계인 가공이 폴리싱입니다.
핵심 개념
폴리싱(polishing) - 연마입자 부착 벨트/버프에 의한 광택 가공
폴리싱은 알루미나 등 미세한 연마 입자를 접착제로 부착시킨 폴리싱 휠(연마 벨트, 버프)을 회전시켜 공작물 표면을 문질러 광택을 내는 다듬질 가공입니다. 일반적으로 버핑(buffing) 바로 전 단계의 예비 가공으로 사용되며 표면의 미세 요철을 제거해 광택도를 높입니다. 이 문제는 비슷한 정밀 다듬질 가공들과 폴리싱을 구별하는 것이 핵심입니다. 선지에는 슈퍼피니싱(진동을 주는 숫돌 가공), 배럴가공(통 속 마찰), 래핑(랩제 상대운동)이 함께 제시되어 각각을 정확히 구분해야 합니다.
