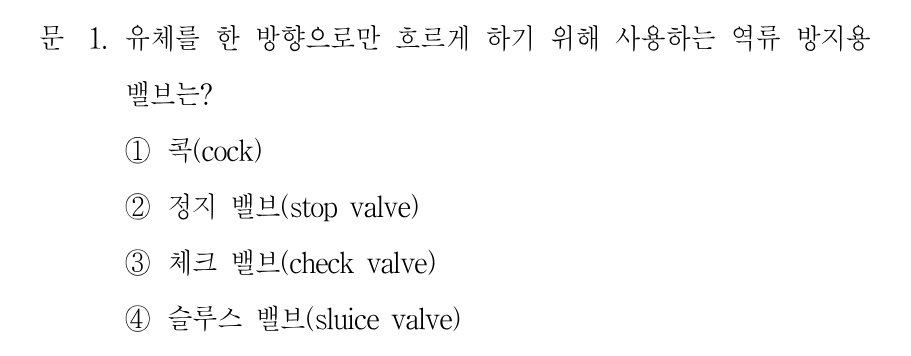

해설 보기
정답체크 밸브는 정방향 흐름만 허용하고 역류를 자동 차단합니다.
핵심 개념
역류 방지용 밸브 - 체크 밸브
유체를 한 방향으로만 흐르게 하고 반대 방향(역류)을 막는 밸브를 체크 밸브(check valve, 역지 밸브)라고 합니다. 유체가 정방향으로 흐를 때는 밸브가 열리고, 역방향 압력이 걸리면 디스크나 볼이 자리에 눌려 닫히면서 자동으로 역류를 차단합니다. 스윙식, 리프트식, 볼식 등이 있으며 펌프 토출측 등에 널리 쓰입니다.
선지별 해설
①콕(cock)은 원통·원뿔형 플러그를 90도 돌려 유로를 빠르게 개폐하는 밸브로, 방향에 관계없이 흐름을 열고 닫을 뿐 역류 방지 기능은 없습니다.
②정지 밸브(stop valve, 글로브 밸브 계열)는 유량 조절과 차단이 목적이며, 양방향 차단은 되지만 한 방향만 흐르게 하는 자동 역류 방지 밸브는 아닙니다.
③체크 밸브는 정방향으로만 유체를 통과시키고 역방향 압력이 걸리면 디스크가 닫혀 역류를 자동으로 막으므로, 역류 방지용 밸브에 정확히 해당합니다.
④슬루스 밸브(sluice valve, 게이트 밸브)는 문(gate)을 위아래로 움직여 유로를 완전히 열거나 막는 밸브로, 차단·개방용이지 역류 방지용이 아닙니다.

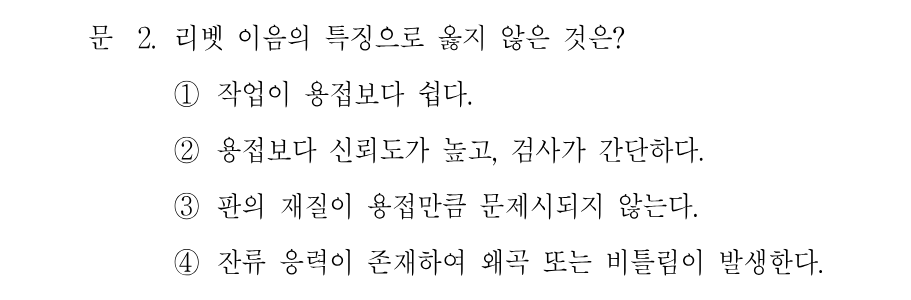

해설 보기
정답잔류응력에 의한 왜곡·비틀림은 용접의 특징이며, 리벳 이음은 오히려 열변형이 적습니다.
핵심 개념
리벳 이음의 특징 (vs 용접)
리벳 이음은 판재에 구멍을 뚫고 리벳을 박아 소성 변형으로 체결하는 영구 이음입니다. 용접과 달리 용융·가열에 의한 열영향이 작아 잔류응력·열변형이 적고, 이종 재료 접합이 가능하며, 접합 상태를 외관으로 검사하기 쉽습니다. 다만 기밀·수밀성이 떨어지고 구멍에 의한 응력 집중과 중량 증가라는 단점이 있습니다. 이 문제는 리벳 이음의 특징으로 옳지 않은 것을 고르는 유형입니다.
선지별 해설
