1번
1234
해설 보기
정답판을 접어 강성을 확보하는 절판 구조입니다.
핵심 개념
절판 구조 (Folded Plate Structure)
얇은 평면 슬래브를 지그재그로 접거나 굽혀 단면의 강성을 키운 뒤 긴 경간을 지지하도록 만든 구조를 절판(折板) 구조라고 합니다. 판을 접으면 단면 2차 모멘트가 커져 얇은 판만으로도 휨에 효율적으로 저항할 수 있습니다. 지붕 구조 등에서 재료를 절약하면서 넓은 공간을 덮을 때 자주 쓰이는 개념입니다.
선지별 해설
①현수 구조는 케이블 등의 인장력으로 하중을 매달아 지지하는 구조로, 평면판을 굽히는 문제 설명과 다릅니다.
②트러스 구조는 직선 부재를 삼각형으로 조합해 축력으로 저항하는 구조여서 평면 슬래브를 굽힌 형태와 맞지 않습니다.
③튜브 구조는 외곽 기둥과 보를 조밀하게 배치해 건물 전체를 통(筒)처럼 거동하게 하는 고층 구조 방식으로 문제 설명과 다릅니다.
④얇은 평면 슬래브를 접어 단면 강성을 키우고 긴 경간을 지지하게 한 구조가 바로 절판 구조이므로 문제 설명과 일치합니다.

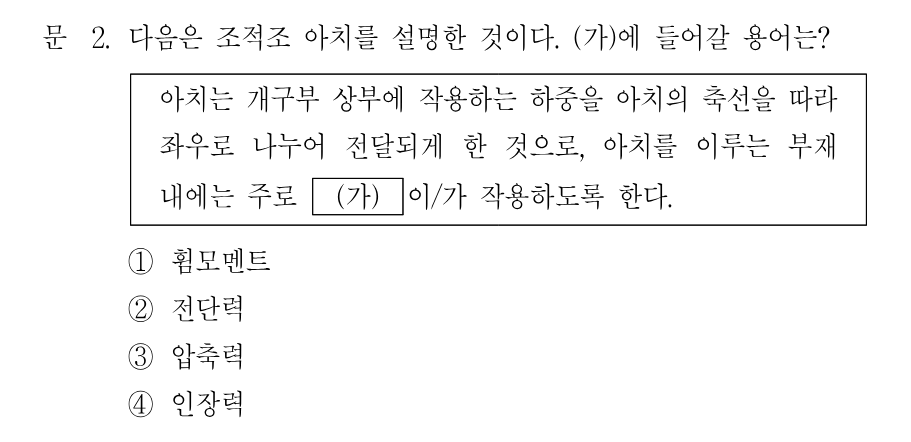

2번
1234
해설 보기
정답아치 부재 내에는 주로 압축력이 작용합니다.
핵심 개념
아치의 주응력 — 압축력
아치는 개구부 상부의 하중을 축선을 따라 좌우로 나누어 지점으로 전달하는 구조입니다. 곡선 축선을 따라 하중이 흐르면서 부재 내부에는 주로 압축력이 작용하도록 설계되는데, 특히 조적조 아치는 인장에 약한 벽돌·석재로 만들기 때문에 부재에 압축력만 걸리도록 축선을 하중 흐름에 맞추는 것이 핵심입니다.
선지별 해설
