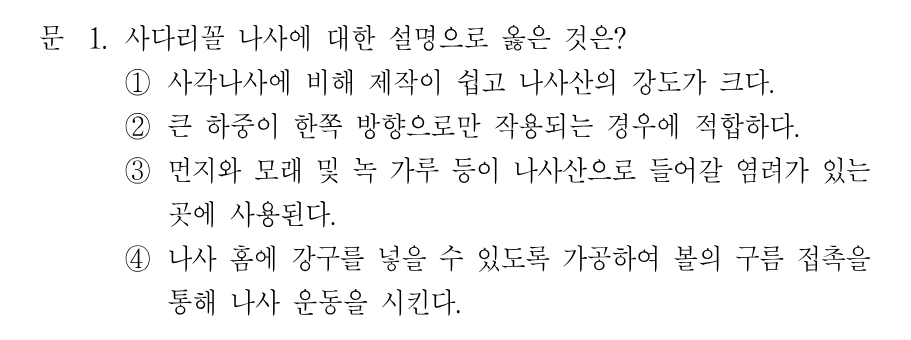

해설 보기
정답사각나사보다 제작이 쉽고 나사산 강도가 크다는 것이 사다리꼴 나사의 대표적 특징입니다.
핵심 개념
사다리꼴 나사(사다리꼴 나사산)의 특징
사다리꼴 나사는 나사산 단면이 사다리꼴(대략 30°)인 운동용 나사로, 이송용 리드 스크루 등에 널리 쓰입니다. 사각나사에 비해 나사산 뿌리가 넓어 강도가 크고, 다이스·탭 등으로 절삭하기 쉬워 제작이 용이합니다. 반면 큰 하중이 한쪽으로만 걸릴 때 유리한 것은 톱니나사(버트리스나사), 먼지·모래가 들어가도 잘 견디는 것은 둥근나사, 강구를 이용해 구름 접촉으로 마찰을 줄이는 것은 볼나사입니다. 각 나사의 용도를 구분하는 문제입니다.
선지별 해설
①사다리꼴 나사는 나사산 옆면이 경사져 뿌리 폭이 넓으므로 사각나사보다 나사산 강도가 크고, 절삭공구로 가공하기 쉬워 제작이 용이합니다. 사다리꼴 나사의 정확한 특징이므로 정답입니다.
②큰 하중이 한 방향으로만 작용할 때 적합한 나사는 톱니나사(버트리스나사)입니다. 사다리꼴 나사는 양방향 하중에 두루 쓰이므로 이 설명은 톱니나사에 대한 것입니다.
③먼지·모래·녹 가루가 들어갈 우려가 있는 곳에서 이물질에 강한 나사는 나사산이 둥근 둥근나사(너클나사)입니다. 사다리꼴 나사의 특성이 아닙니다.
④홈에 강구(볼)를 넣어 구름 접촉으로 마찰을 크게 줄이는 것은 볼나사입니다. 사다리꼴 나사는 미끄럼 접촉을 하는 나사이므로 이 설명은 볼나사에 해당합니다.

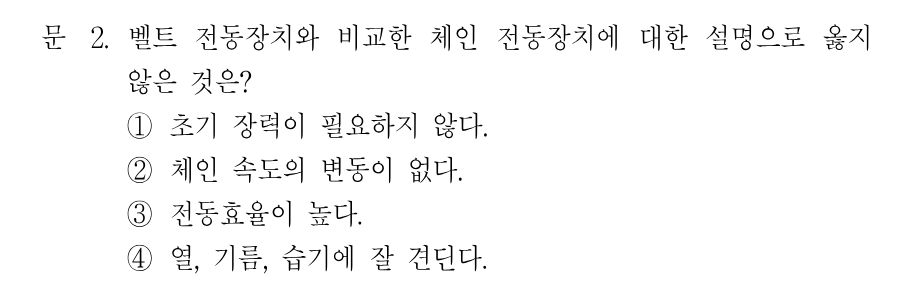

해설 보기
정답체인은 다각형 운동(현 작용)으로 순간 속도가 변동하므로 '속도 변동이 없다'는 설명이 틀렸습니다.
핵심 개념
체인 전동장치의 특징(벨트 전동과 비교)
체인 전동은 스프로킷과 체인의 맞물림으로 동력을 전달하므로 미끄럼이 없어 일정한 속도비(무단계 정확한 전동비)를 얻고, 초기 장력이 필요 없으며 전동효율이 높고(약 95% 이상), 열·기름·습기에 강한 장점이 있습니다. 다만 체인이 스프로킷에 감길 때 다각형 운동(현 작용, chordal action)이 생겨 순간 속도가 주기적으로 변동하는 단점이 있습니다. '옳지 않은 것'을 고르는 문제이므로 이 단점을 부정한 선지를 찾아야 합니다.
