해설 보기

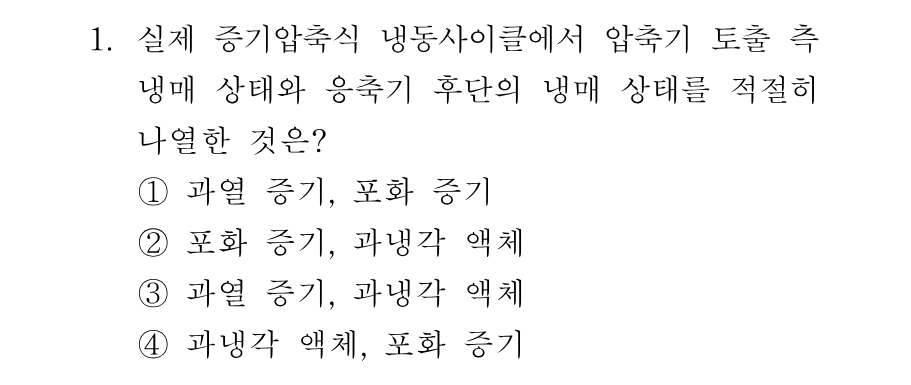

정답압축기 토출 측은 과열 증기, 응축기 후단은 과냉각 액체입니다.
핵심 개념
실제 증기압축식 냉동사이클의 상태점 - 과열증기와 과냉각액
이론 사이클에서는 압축기가 건포화증기를 흡입해 과열증기로 토출하고, 응축기 출구에서 포화액이 나온다고 봅니다. 그러나 실제 사이클에서는 압축기 보호를 위해 흡입증기에 과열도를 주고, 압축 과정에서 온도가 더 올라가므로 토출 측 냉매는 확실한 과열증기 상태가 됩니다. 또 응축기에서는 응축이 끝난 뒤에도 냉각수·냉각공기와 계속 열교환이 이루어지므로, 응축기 후단(출구)의 냉매는 포화온도보다 더 낮아진 과냉각 액체가 됩니다. 과냉각은 플래시가스 발생을 억제하고 냉동효과를 키워 주는 이점이 있어 실제 장치에서 의도적으로 확보하는 상태이기도 합니다.
선지별 해설
①토출 측이 과열 증기인 것은 맞지만, 응축기 후단은 응축이 끝난 뒤 더 냉각되어 과냉각 액체가 되므로 '포화 증기'는 틀렸습니다.
②압축기 토출 냉매는 단열압축으로 온도가 크게 상승해 포화 증기가 아니라 과열 증기 상태입니다.
③토출 측은 압축열로 포화온도보다 높은 과열 증기, 응축기 후단은 응축 후 추가 냉각으로 포화온도보다 낮은 과냉각 액체가 되어 실제 사이클과 일치합니다.
④두 상태가 서로 뒤바뀐 선지입니다. 토출 측이 액체일 수는 없고, 응축기 후단이 증기로 남아 있으면 팽창밸브와 증발기가 정상 작동하지 못합니다.
해설 보기

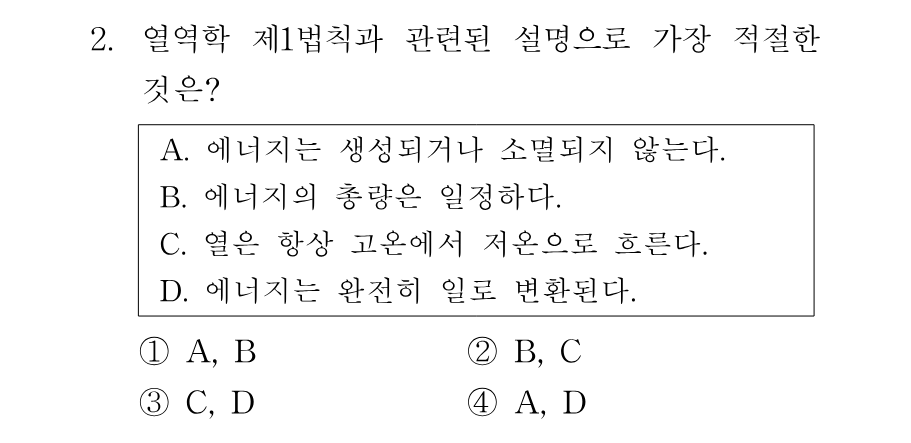

정답에너지가 생성·소멸되지 않는다는 A와 에너지 총량이 일정하다는 B가 제1법칙의 내용입니다.
핵심 개념
열역학 제1법칙 - 에너지 보존 법칙
