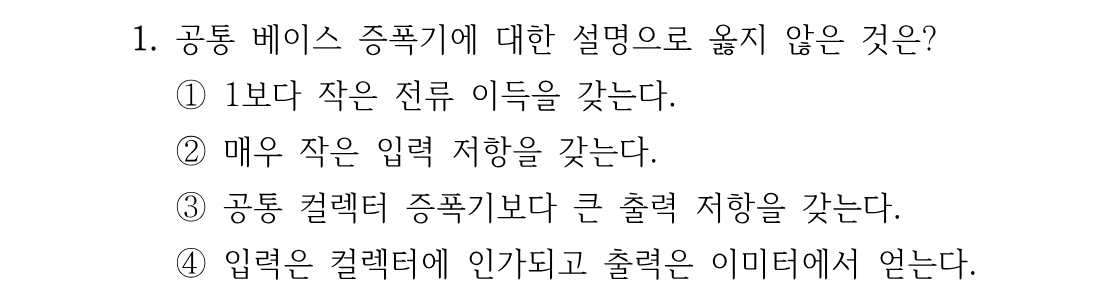

1번
1234
해설 보기
정답입력을 이미터에, 출력을 컬렉터에서 얻으므로 '입력이 컬렉터·출력이 이미터'라는 설명은 틀립니다.
핵심 개념
공통 베이스(CB) 증폭기의 특성
공통 베이스 증폭기는 베이스를 입력과 출력의 공통 단자로 쓰고, 입력을 이미터에 인가하여 출력을 컬렉터에서 얻는 구성입니다. 전류 이득 α는 1보다 약간 작지만 전압 이득은 크고, 입력 저항이 매우 작고 출력 저항이 큰 것이 특징입니다. 고주파 특성이 우수하여 고주파 증폭에 자주 쓰입니다. 이 문제는 이러한 CB 증폭기의 기본 특성 중 옳지 않은 것을 찾는 문항입니다.
선지별 해설
①CB 증폭기의 전류 이득은 α로 1보다 약간 작으므로 옳은 설명입니다.
②CB 증폭기는 입력 저항이 매우 작은(수십 Ω 수준) 특성을 가지므로 옳은 설명입니다.
③출력 저항이 매우 작은 공통 컬렉터(이미터 팔로워)에 비해 CB 증폭기는 출력 저항이 크므로 옳은 설명입니다.
④CB 증폭기는 입력을 이미터에 인가하고 출력을 컬렉터에서 얻습니다. 컬렉터 입력·이미터 출력은 방향이 뒤바뀐 설명이므로 옳지 않습니다.
2번
1234
해설 보기
정답AB + ABC = AB, A'C + A'BC = A'C 로 묶여 최종적으로 AB + A'C 가 됩니다.
핵심 개념
부울대수를 이용한 논리식 간략화
여러 곱항의 합으로 표현된 논리식은 흡수 법칙과 분배 법칙을 이용해 간략화합니다. 핵심은 공통 인수를 묶어 X+XY=X, X+X'Y=X+Y 같은 규칙을 적용하는 것입니다. 주어진 식 AB + ABC + A'BC + A'C 를 단계적으로 정리하면 됩니다.
선지별 해설
