해설 보기

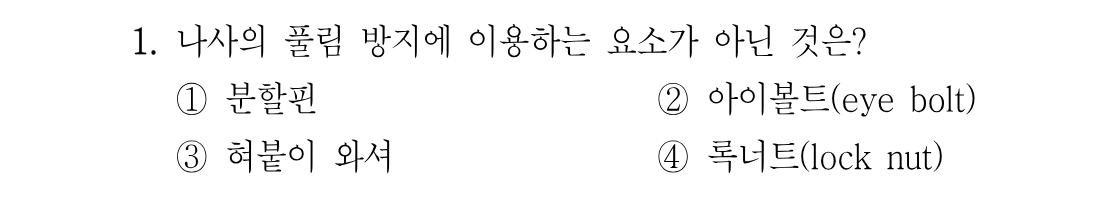

정답아이볼트는 물체를 들어 올리기 위한 고리 볼트로 풀림 방지 요소가 아닙니다.
핵심 개념
나사의 풀림 방지 요소
나사(볼트·너트) 체결부는 진동이나 충격을 받으면 저절로 풀릴 수 있으므로 이를 막는 여러 요소가 사용됩니다. 대표적으로 분할핀, 와셔(스프링 와셔·혀붙이 와셔·이붙이 와셔), 로크너트(이중너트·홈붙이너트), 자동 좌면 붙이 너트, 접착제(록타이트) 등이 있습니다. 이 요소들은 마찰을 늘리거나 기계적으로 회전을 구속하여 풀림을 방지합니다. 반면 아이볼트처럼 체결과 무관한 용도의 부품은 풀림 방지 요소에 속하지 않으므로 이를 구분하는 것이 문제의 핵심입니다.
선지별 해설
①분할핀은 홈붙이 너트의 홈과 볼트 구멍에 끼워 너트의 회전을 기계적으로 구속하므로 대표적인 풀림 방지 요소입니다. 따라서 '아닌 것'에 해당하지 않습니다.
②아이볼트는 머리에 고리가 있어 기계나 중량물을 매달아 들어 올리는 데 쓰는 볼트이며, 나사 풀림을 방지하는 기능은 없습니다. 따라서 풀림 방지 요소가 아니므로 이 문항의 정답입니다.
③혀붙이 와셔는 돌출된 혀 부분을 너트나 부재에 구부려 걸어 회전을 막는 와셔로, 명백한 풀림 방지 요소입니다. 따라서 '아닌 것'에 해당하지 않습니다.
④로크너트는 두 개의 너트를 겹쳐 조이거나 특수 구조로 마찰을 증대시켜 풀림을 방지하는 너트입니다. 대표적 풀림 방지 요소이므로 '아닌 것'에 해당하지 않습니다.
해설 보기

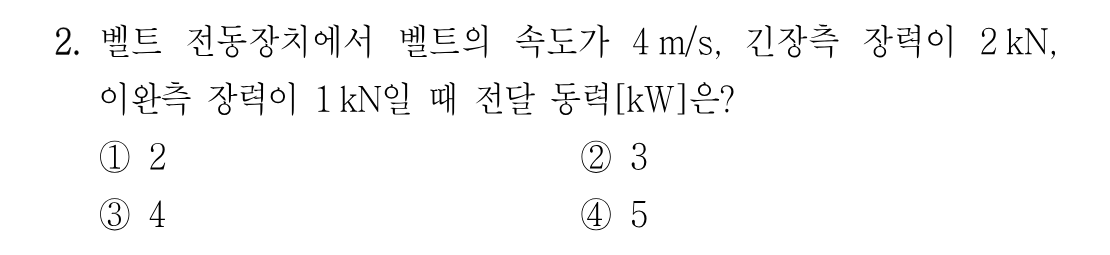

정답유효장력 1 kN에 속도 4 m/s를 곱한 4 kW가 정답입니다.
핵심 개념
벨트 전동의 전달 동력 계산
벨트 전동장치에서 전달할 수 있는 동력은 긴장측 장력과 이완측 장력의 차이에 벨트 속도를 곱하여 구합니다. 즉 유효장력 Pe = T1 − T2(긴장측 장력에서 이완측 장력을 뺀 값)이며, 전달 동력 H = Pe × v로 계산합니다. 여기서 v는 벨트의 선속도[m/s]입니다. 장력을 N, 속도를 m/s로 대입하면 동력은 W 단위로 나오고, 1 kW = 1000 W이므로 단위 환산에 유의해야 합니다. 이는 벨트 전동 문제의 가장 기본적인 계산 유형입니다.
