해설 보기

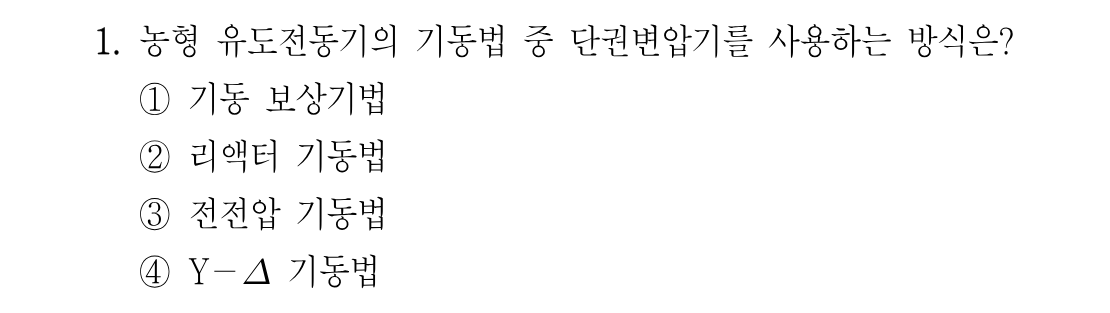

정답단권변압기(기동 보상기)로 감압 기동하는 기동 보상기법입니다.
핵심 개념
농형 유도전동기의 감압 기동법
농형 유도전동기는 기동 시 정격의 5~7배에 달하는 큰 기동전류가 흐르므로 전압을 낮추어 기동하는 감압 기동법을 씁니다. 대표적으로 전전압(직입) 기동, Y-Δ 기동, 리액터 기동, 기동 보상기법이 있습니다. 이 중 기동 보상기법은 단권변압기(기동 보상기)를 이용해 기동 시 낮은 전압을 공급하고, 속도가 오르면 전전압으로 전환하는 방식으로, 비교적 대용량 전동기에 사용됩니다. 단권변압기를 사용하는 방식이라는 점이 기동 보상기법의 핵심 특징입니다.
선지별 해설
①기동 보상기법은 단권변압기(기동 보상기)로 전압을 낮추어 기동전류를 억제하고, 가속 후 전전압으로 전환합니다. 단권변압기를 사용한다는 조건에 정확히 부합하는 방식입니다.
②리액터 기동법은 고정자 회로에 직렬 리액터를 삽입해 전압강하로 감압하는 방식으로, 단권변압기가 아니라 리액터를 사용합니다.
③전전압(직입) 기동법은 정격전압을 그대로 인가하는 방식으로 감압 장치 자체가 없으며, 단권변압기와 무관합니다.
④Y-Δ 기동법은 기동 시 Y결선으로 상전압을 1/√3로 낮추고 운전 시 Δ로 전환하는 방식으로, 결선 변경을 이용할 뿐 단권변압기를 쓰지 않습니다.
해설 보기

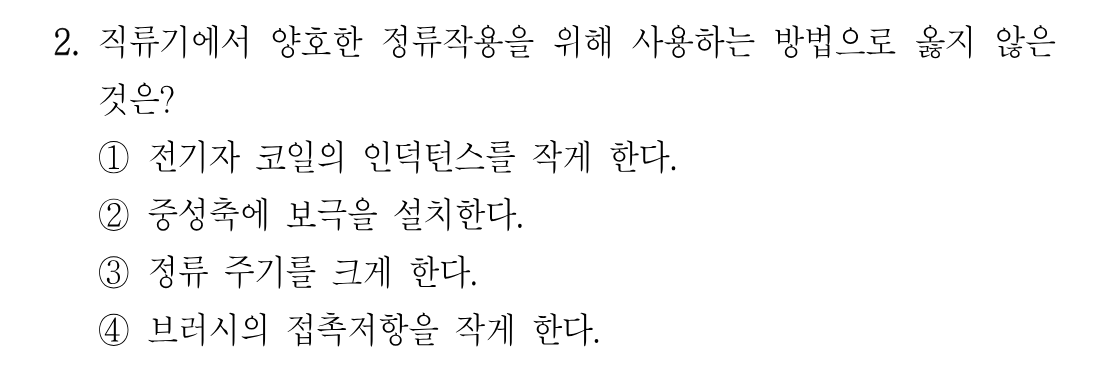

정답브러시 접촉저항은 작게가 아니라 크게 해야 저항정류로 불꽃이 억제됩니다.
핵심 개념
직류기의 양호한 정류 대책
직류기에서 정류란 브러시가 정류자편을 지날 때 코일 전류의 방향이 바뀌는 과정으로, 이때 리액턴스 전압에 의해 불꽃(스파크)이 생기기 쉽습니다. 양호한 정류를 위해서는 리액턴스 전압을 줄이고 불꽃을 억제해야 하며, 방법으로 전기자 코일의 인덕턴스를 작게 하기, 정류 주기를 크게 하기, 중성축에 보극(전압정류)을 설치하기, 그리고 접촉저항이 큰 브러시를 사용하기(저항정류)가 있습니다. 브러시 접촉저항을 오히려 크게 하는 것이 정류에 유리하다는 점이 핵심입니다.
