해설 보기

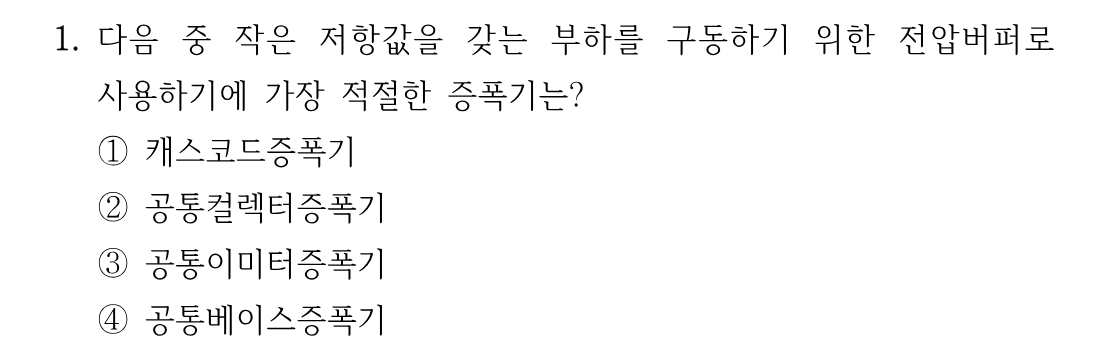

정답공통컬렉터(이미터폴로어) 증폭기 — 전압이득 ≈ 1, 출력 임피던스가 낮아 저저항 부하 구동에 적합합니다.
핵심 개념
BJT 기본 증폭기 구성별 특성 — 전압버퍼는 공통컬렉터(이미터폴로어)
전압버퍼는 전압이득이 약 1이면서 입력 임피던스는 높고 출력 임피던스는 매우 낮은 회로를 말합니다. 부하 저항이 작을 때 앞단이 직접 구동하면 전압이 크게 떨어지므로, 출력 임피던스가 작은 단을 사이에 넣어 임피던스 정합을 해 주어야 합니다. BJT 3대 기본 구성 중 공통컬렉터(이미터폴로어)는 전압이득 ≈ 1, 전류이득 큼, 출력 임피던스가 대략 (1/gm)//... 수준으로 매우 작아 전형적인 전압버퍼로 쓰입니다. 반면 공통이미터는 전압이득이 크지만 출력 임피던스가 크고, 공통베이스는 전류버퍼(전류이득 ≈ 1)에 해당한다는 점을 함께 정리해 두면 좋습니다.
선지별 해설
①캐스코드증폭기는 공통이미터와 공통베이스를 종속 연결한 구조로, 높은 출력 임피던스와 넓은 대역폭(밀러효과 억제)이 목적입니다. 전압버퍼와는 정반대 특성입니다.
②공통컬렉터는 이미터 출력을 사용해 전압이득이 거의 1이고 출력 임피던스가 1/gm 수준으로 작습니다. 따라서 작은 저항 부하를 물려도 전압 강하가 적어 전압버퍼로 가장 적절합니다.
③공통이미터는 전압이득이 크고 반전 출력이 나오는 대표적 전압증폭기지만, 출력 임피던스가 컬렉터 저항 수준으로 커서 작은 부하를 물리면 이득이 급격히 떨어집니다.
④공통베이스는 전류이득이 약 1인 전류버퍼이며 입력 임피던스가 매우 낮습니다. 전압버퍼 용도가 아니라 임피던스 변환·고주파 단에 쓰입니다.
해설 보기
정답11110001 — 00001111을 반전한 11110000에 1을 더한 값입니다.
핵심 개념
2의 보수 표현 — 음수를 비트로 나타내는 표준 방식
2의 보수는 컴퓨터가 음의 정수를 표현하는 표준 방식으로, 절댓값을 2진수로 쓴 뒤 모든 비트를 반전(1의 보수)하고 1을 더해 구합니다. 8비트라면 표현 범위는 -128 ~ +127이며, 최상위 비트가 1이면 음수입니다. 검산은 원래 수와 더해서 2^n이 되는지 보면 되는데, 8비트에서 -15의 표현값은 256 - 15 = 241이고 241을 2진수로 쓰면 11110001입니다. 또는 15의 표현 00001111과 더했을 때 캐리를 제외하고 00000000이 되는지 확인하는 방법도 자주 쓰입니다.
