해설 보기

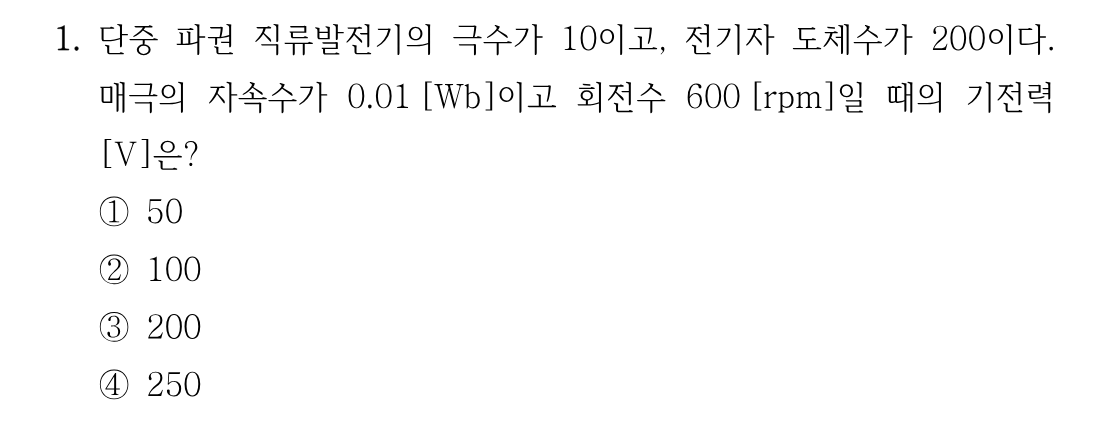

정답파권이므로 a=2를 대입하면 E = (10×200×0.01×600)/(60×2) = 100[V]입니다.
핵심 개념
직류발전기 유기 기전력 공식 (파권)
직류발전기의 유기 기전력은 E = (P·Z·φ·N)/(60·a) 로 구합니다. 여기서 P는 극수, Z는 전기자 도체수, φ는 매극 자속수[Wb], N은 회전수[rpm], a는 병렬 회로수입니다. 권선법에 따라 병렬 회로수 a가 달라지는데, 파권(중권과 대비)에서는 극수와 관계없이 항상 a = 2 입니다. 반면 중권은 a = P(극수)입니다. 따라서 파권임을 확인하고 a = 2를 대입하는 것이 핵심입니다.
선지별 해설
①50[V]은 a=4(4중 파권 등)로 잘못 계산했을 때 나오는 값입니다. 단중 파권은 a=2이므로 맞지 않습니다.
②E = (P·Z·φ·N)/(60·a) = (10×200×0.01×600)/(60×2) = 12000/120 = 100[V]로 정답입니다.
③200[V]은 병렬 회로수 a를 1로 놓았을 때의 값으로, 파권 a=2를 반영하지 못한 계산입니다.
④250[V]은 어느 정상 조건으로도 나오지 않는 값입니다.
해설 보기

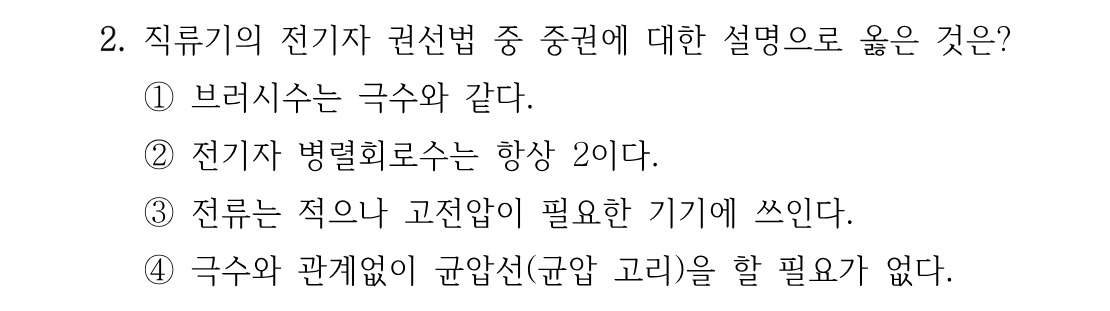

정답중권은 브러시 수가 극수와 같으므로 ①이 옳은 설명입니다.
핵심 개념
직류기 전기자 권선법 - 중권의 특징
직류기 전기자 권선에는 중권(重券, lap)과 파권(波券, wave)이 있습니다. 중권은 병렬 회로수 a = 극수 P, 브러시 수 = 극수 P로, 저전압·대전류 기기에 적합합니다. 다극기에서는 각 병렬 회로 간 기전력 불평형으로 순환 전류가 흐를 수 있어 균압선(균압 접속)을 설치해야 합니다. 반대로 파권은 a = 2로 고정되어 고전압·소전류에 적합하며 균압선이 필요 없습니다.
선지별 해설
