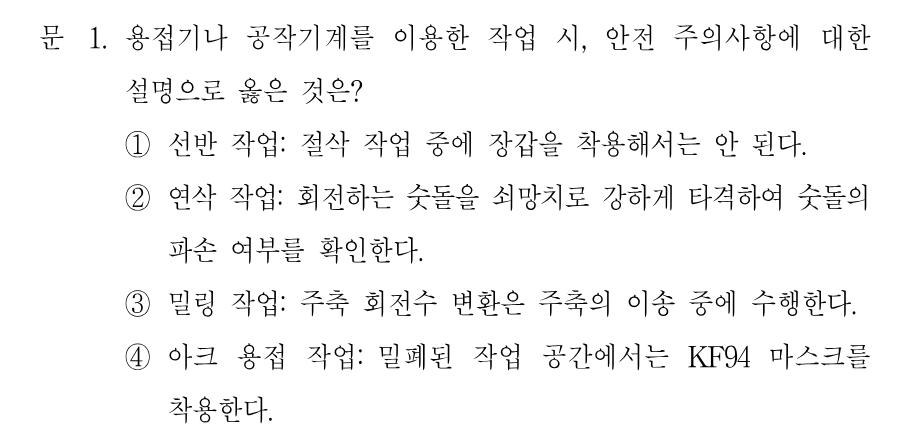

해설 보기
정답선반 절삭 작업 중에는 장갑을 착용해서는 안 된다는 설명이 옳습니다.
핵심 개념
공작기계·용접 작업의 안전 수칙
회전체를 다루는 공작기계 작업과 아크 용접 작업의 안전 수칙을 묻는 문항입니다. 선반·밀링·드릴처럼 공작물이나 공구가 회전하는 기계에서는 장갑이나 헐렁한 옷소매가 회전부에 말려 들어가는 협착 재해가 가장 큰 위험이므로, 절삭 중에는 장갑을 끼지 않고 칩은 반드시 기계를 정지시킨 뒤 브러시로 제거합니다. 회전수·이송 변속은 주축이 완전히 멈춘 상태에서 해야 기어 파손과 사고를 막을 수 있습니다. 연삭숫돌은 취성이 큰 소결체여서 파손되면 파편이 고속으로 튀므로, 사용 전 균열 검사는 나무망치 등으로 가볍게 두드려 소리를 듣는 음향 검사로 하고 강한 충격은 절대 주지 않습니다. 아크 용접은 금속 흄과 오존·질소산화물 같은 유해가스가 발생하므로 밀폐 공간에서는 국소배기와 송기마스크가 필요합니다.
선지별 해설
①선반은 공작물과 척이 고속으로 회전하므로 장갑을 끼면 회전부에 말려 들어가 손이 빨려 들어가는 중대 재해로 이어집니다. 그래서 절삭 작업 중 장갑 착용 금지는 대표적인 선반 안전 수칙이며, 이 선지가 정답입니다.
②연삭숫돌 검사는 회전을 멈춘 상태에서 나무망치 등으로 가볍게 두드려 맑은 소리가 나는지 확인하는 음향 검사로 합니다. 회전 중인 숫돌을 쇠망치로 강하게 타격하면 오히려 숫돌이 파괴되어 파편이 튀는 사고를 일으키므로 절대 금지입니다.
③밀링의 주축 회전수(변속) 조작은 주축이 완전히 정지한 상태에서 해야 합니다. 이송이나 회전 중에 변속하면 기어가 손상되고 공구·공작물이 튀어 나올 수 있어 위험합니다.
④KF94 마스크는 미세먼지 차단용 방진 마스크일 뿐, 용접 흄과 오존·일산화탄소 같은 유해가스나 산소 결핍에는 대응하지 못합니다. 밀폐 공간 아크 용접에서는 국소배기 설비와 송기마스크(공기호흡기)를 사용해야 합니다.
해설 보기
정답//는 평행도 기호이므로 대칭도와 연결한 ④가 잘못된 연결입니다.
핵심 개념
기하공차의 종류와 기호(KS B 0608)
기하공차는 데이텀이 필요 없는 모양(형상)공차와, 데이텀을 기준으로 하는 자세·위치·흔들림 공차로 나뉘고 각각 고유 기호가 정해져 있습니다. 모양공차는 진직도(직선), 평면도(평행사변형), 진원도(원), 원통도(원에 두 개의 사선), 선의 윤곽도, 면의 윤곽도이고, 자세공차는 평행도(//), 직각도(⊥), 경사도(∠)입니다. 위치공차는 위치도(⊕), 동축도·동심도(◎), 대칭도(⌯)이며, 흔들림공차는 화살표 하나인 원주 흔들림과 화살표 두 개인 온 흔들림으로 구분합니다. 이름과 기호 모양을 한 쌍으로 외워 두면 이런 연결형 문항을 빠르게 풀 수 있습니다.
