해설 보기
정답직류성분이 많이 포함되어 있어야 한다는 설명은 라인코드의 요구 특성과 정반대이므로 옳지 않습니다.
핵심 개념
라인코드(선로부호)의 요구 조건

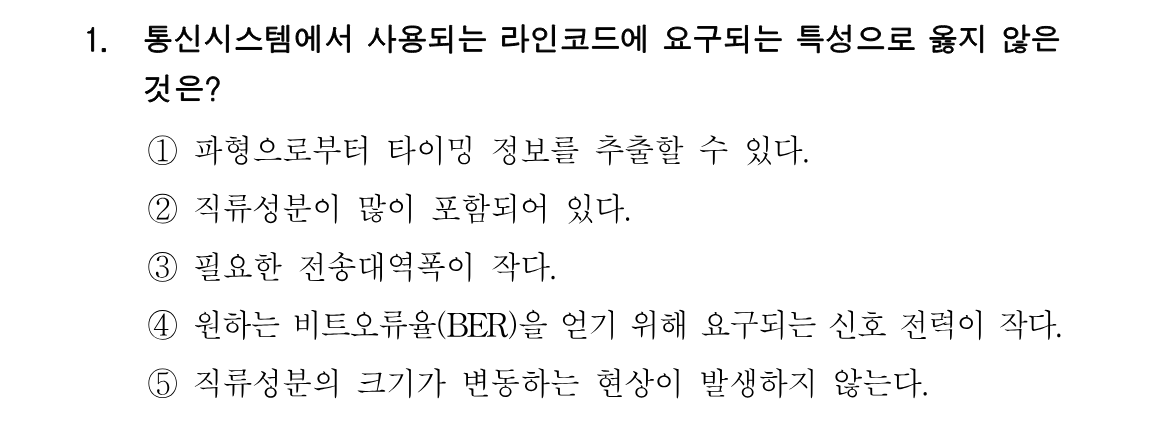

라인코드는 디지털 데이터를 전송로에 실어 보내기 좋은 전기적 파형으로 바꾸는 부호화 방식입니다. 좋은 라인코드가 갖춰야 할 조건으로는 ① 수신단이 파형만 보고 클록(타이밍)을 복원할 수 있을 것, ② 직류(DC) 성분이 없거나 최소일 것, ③ 필요한 전송 대역폭이 좁을 것, ④ 같은 비트오류율(BER)을 얻는 데 드는 신호 전력이 작을 것(전력 효율), ⑤ 오류 검출 능력과 부호화·복호화의 단순성 등이 꼽힙니다. 특히 직류 성분이 많으면 변압기나 커패시터 결합 회로를 통과하지 못하고, 데이터 패턴에 따라 기준선이 흔들리는 기준선 변동(baseline wander)이 생겨 판정 오류가 커지므로 직류 성분은 억제해야 할 대상입니다.
선지별 해설
①수신단은 별도의 클록선 없이 수신 파형의 천이(transition)에서 타이밍을 뽑아내야 하므로, 자기동기(self-clocking) 능력은 라인코드의 대표적 요구 특성입니다.
②직류 성분은 변압기 결합이나 AC 결합 회로를 통과하지 못하고 기준선 변동을 유발하므로, 라인코드는 오히려 직류 성분이 없거나 최소가 되도록 설계합니다. 요구 특성을 거꾸로 서술한 이 선지가 정답입니다.
③같은 전송률을 더 좁은 대역으로 보낼수록 주파수 자원 효율이 높아지므로, 소요 전송대역폭이 작은 것은 바람직한 특성입니다.
④동일한 BER을 더 적은 신호 전력으로 달성한다는 것은 전력 효율이 좋다는 뜻이므로 라인코드가 갖춰야 할 특성이 맞습니다.
⑤직류 성분 크기가 데이터 패턴에 따라 흔들리는 기준선 변동이 생기면 판정 임계값이 어긋나 오류가 늘어나므로, 이런 현상이 없어야 한다는 설명은 옳습니다.
해설 보기
정답잡음 전력이 클수록 눈이 크게 열린다는 설명은 반대이며, 잡음이 커지면 눈은 닫힙니다.
핵심 개념
눈 다이어그램(Eye Diagram)

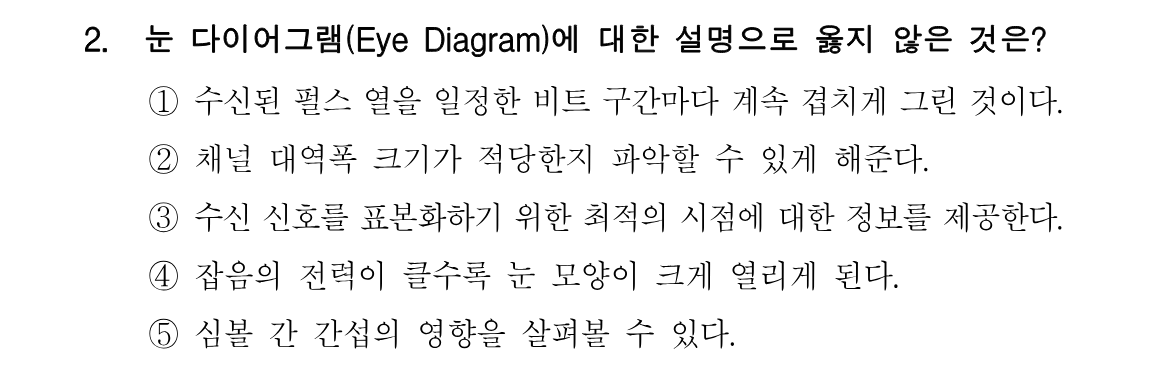

눈 다이어그램은 수신된 펄스 열을 심볼 주기(비트 구간) 단위로 잘라 오실로스코프 화면에 계속 겹쳐 그린 그림입니다. 겹쳐진 궤적이 눈 모양으로 벌어지기 때문에 이런 이름이 붙었습니다. 눈이 열린 정도(eye opening)는 잡음 여유(noise margin)를, 눈이 가장 크게 열리는 가로 위치는 최적 표본화 시점을, 눈의 가로 폭은 타이밍 지터에 대한 여유를, 눈이 닫히는 정도는 심볼 간 간섭(ISI)의 크기를 보여줍니다. 채널 대역폭이 부족해 펄스가 퍼지면 ISI가 커져 눈이 닫히므로 대역폭 적정성도 판단할 수 있습니다. 다만 잡음이 커지면 궤적이 더 두껍게 흩어져 눈은 오히려 작게 닫힙니다.
