해설 보기

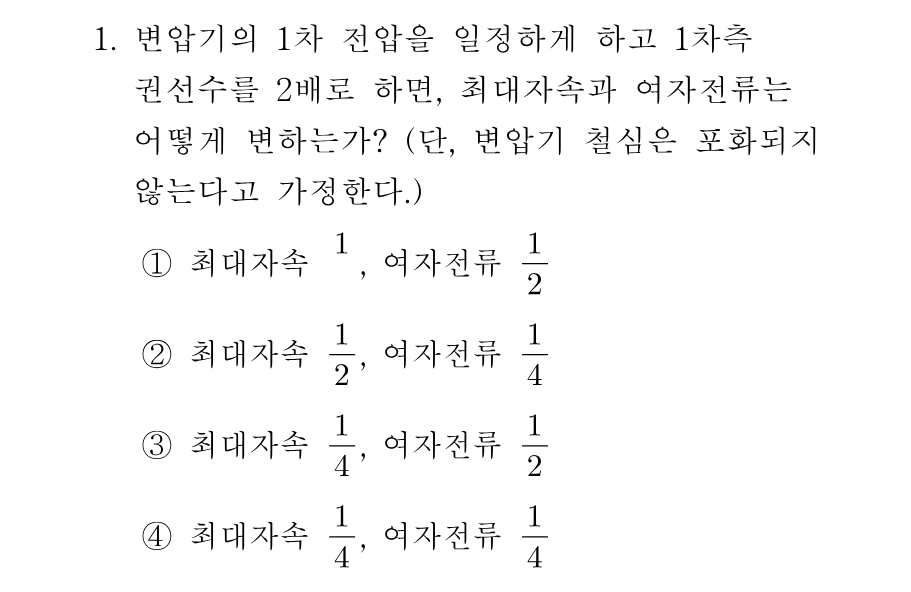

정답최대자속은 1/2, 여자전류는 1/4로 감소합니다.
핵심 개념
변압기 유기기전력 식 E=4.44fNΦm과 여자전류
변압기 1차 유기기전력은 E₁=4.44fN₁Φm으로 주어집니다. 전원전압(V₁)과 주파수(f)가 일정하면 최대자속 Φm은 권선수 N₁에 반비례하므로, N₁을 2배로 하면 Φm은 1/2로 줄어듭니다. 여자전류는 자속을 만드는 기자력(F=N₁I₀=Rm·Φm)에서 나오는데, 철심이 포화되지 않으면 자기저항 Rm이 일정하므로 I₀=Rm·Φm/N₁이 됩니다. 즉 분자의 Φm이 1/2, 분모의 N₁이 2배가 되어 여자전류는 1/2×1/2=1/4로 감소합니다. 권선수 변화가 자속과 여자전류에 각각 몇 제곱으로 작용하는지를 구분하는 것이 이 문제의 핵심입니다.
선지별 해설
①여자전류를 1/2로 보았지만, I₀=Rm·Φm/N₁에서 자속이 1/2이고 권선수가 2배이므로 실제로는 1/4이 됩니다.
②Φm=V₁/(4.44fN₁)에서 최대자속은 1/2, I₀=Rm·Φm/N₁에서 여자전류는 1/4이 되므로 옳습니다.
③최대자속은 권선수에 반비례하므로 1/4이 아니라 1/2이며, 여자전류도 1/2이 아닌 1/4이므로 두 값 모두 틀렸습니다.
④여자전류 1/4은 맞지만 최대자속을 1/4로 본 것이 틀렸습니다. 자속은 권선수의 1제곱에만 반비례합니다.
해설 보기

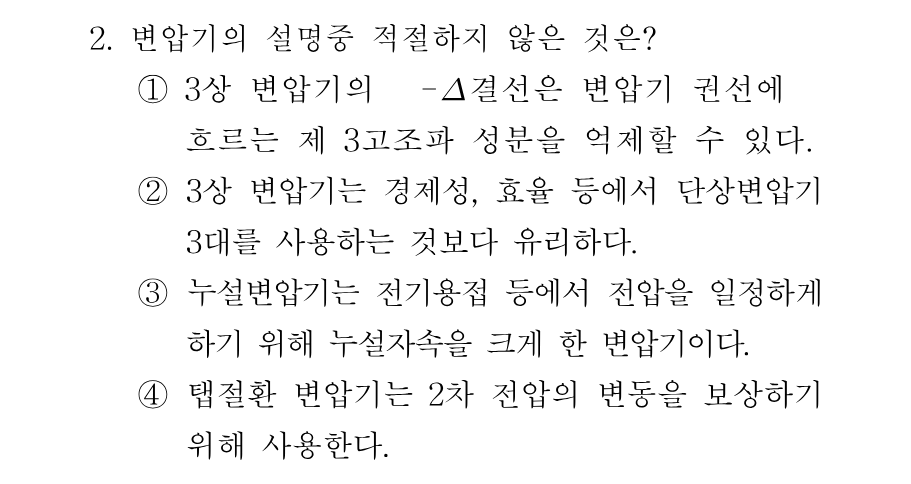

정답누설변압기의 목적을 '전압을 일정하게'라고 서술한 것이 잘못이며, 실제 목적은 전류를 일정하게 유지하는 것입니다.
핵심 개념
변압기 결선·특수변압기의 용도 구분
