1번
1234
해설 보기

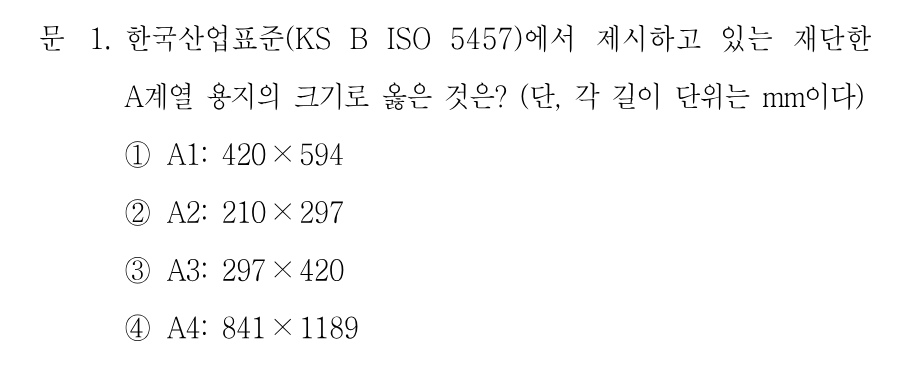

정답A3: 297×420 — A3 규격 치수와 정확히 일치합니다.
핵심 개념
KS B ISO 5457 A계열 용지 크기
제도 용지의 A계열 크기는 A0(841×1189)를 기준으로 긴 변을 반으로 접어 내려가며 정해집니다. A0=841×1189, A1=594×841, A2=420×594, A3=297×420, A4=210×297(mm)이며, 바로 다음 큰 용지의 짧은 변이 그다음 용지의 긴 변이 됩니다. 각 명칭과 실제 치수를 정확히 짝지을 수 있어야 합니다.
선지별 해설
①420×594는 A1이 아니라 A2의 치수입니다. A1은 594×841입니다.
②210×297은 A2가 아니라 A4의 치수입니다. A2는 420×594입니다.
③A3의 규격 치수는 297×420(mm)으로 정확히 일치하는 유일한 선지입니다.
④841×1189는 A4가 아니라 가장 큰 A0의 치수입니다. A4는 210×297입니다.
현행법 기준: 2026-07
2번
1234
해설 보기

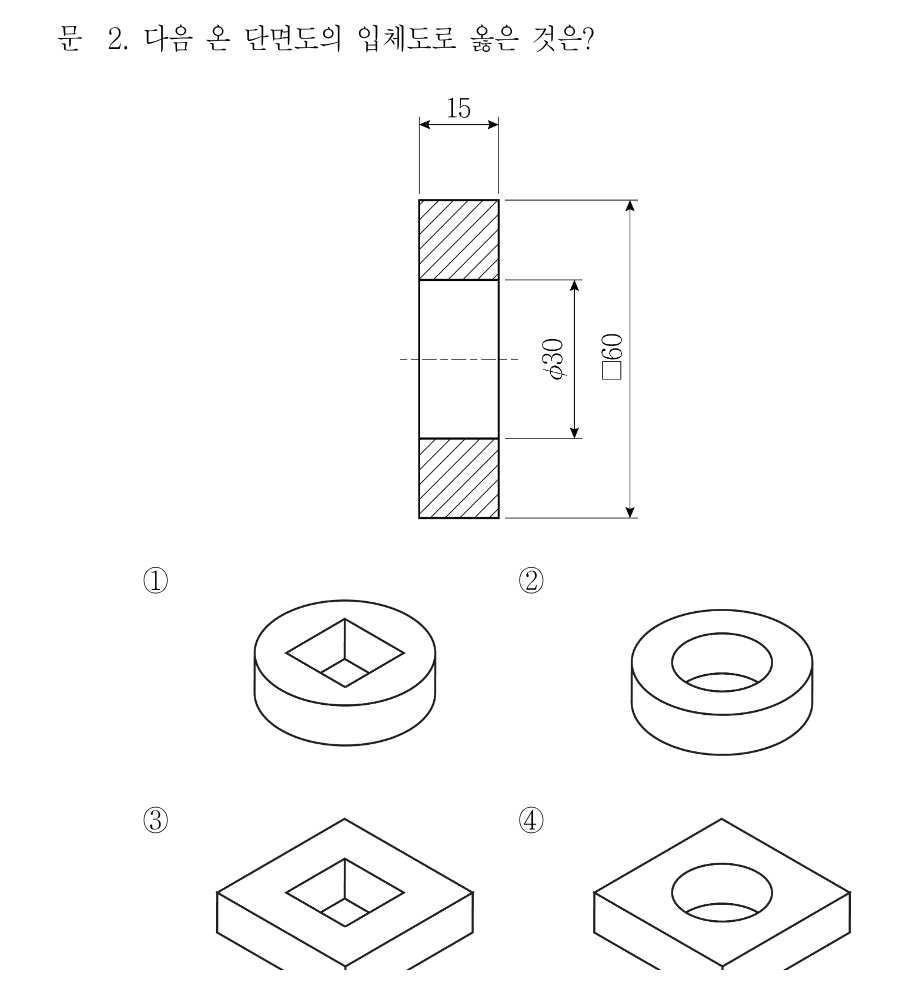

정답바깥은 정사각형 판(□60), 가운데는 원형 구멍(φ30)인 입체도입니다.
핵심 개념
온 단면도의 입체 형상 해석
온 단면도(전단면도)는 물체 전체를 하나의 평면으로 잘라 절단면에 해칭을 넣어 나타낸 도면입니다. 이 문제의 단면도는 바깥 형상이 정사각형 표시 기호 □60(한 변 60), 가운데 관통 구멍이 지름 기호 φ30(원형 구멍), 두께가 15임을 나타냅니다. 즉 한 변 60, 두께 15인 정사각형 판에 지름 30의 원형 구멍이 관통한 형상입니다.
선지별 해설
