해설 보기
정답골조 강성이 낮아 오히려 고층 건물에 불리하므로 틀린 설명입니다.
핵심 개념

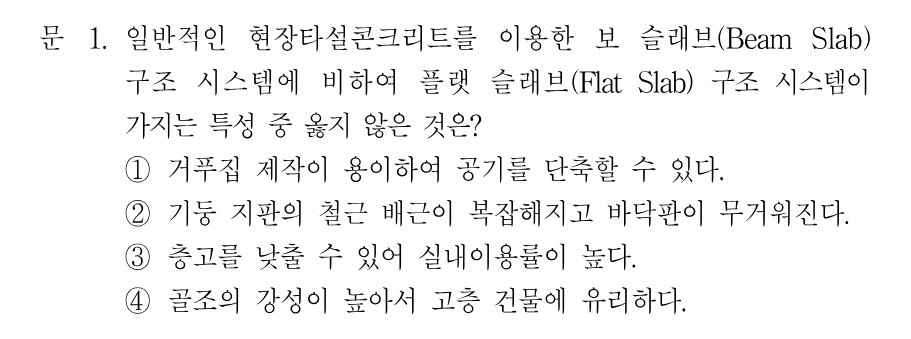

플랫 슬래브(Flat Slab)의 구조적 특성
플랫 슬래브는 보(Beam) 없이 슬래브를 기둥이 직접 지지하는 구조 시스템입니다. 보가 없으므로 거푸집이 단순해져 공기를 단축할 수 있고, 층고를 낮춰 실내이용률을 높이는 장점이 있습니다. 반면 기둥 상부(지판)로 하중이 집중되어 뚫림전단(펀칭전단)에 취약하고, 지판 주변의 철근 배근이 복잡해지며 바닥판이 두꺼워지는 단점이 있습니다. 특히 보-기둥 골조가 없어 횡력에 저항하는 골조의 강성이 낮으므로 고층 건물에는 오히려 불리합니다. 이 문제는 옳지 않은 특성을 고르는 유형입니다.
선지별 해설
①보가 없어 거푸집이 단순해지므로 제작이 용이하고 공기를 단축할 수 있습니다. 플랫 슬래브의 대표적 장점으로 옳은 설명입니다.
②기둥 지판부에 하중과 전단이 집중되어 철근 배근이 복잡해지고 바닥판(슬래브) 두께가 커져 무거워집니다. 플랫 슬래브의 단점으로 옳은 설명입니다.
③보가 돌출되지 않아 층고를 낮출 수 있고 그만큼 실내 유효공간이 커져 실내이용률이 높습니다. 옳은 설명입니다.
④보-기둥 골조가 없어 횡력에 대한 골조의 강성이 오히려 낮으므로 고층 건물에는 불리합니다. 따라서 이 선지가 옳지 않은 설명으로 정답입니다.
해설 보기
정답세 기준값 400·480·300mm 중 최소값인 300mm가 정답입니다.
핵심 개념

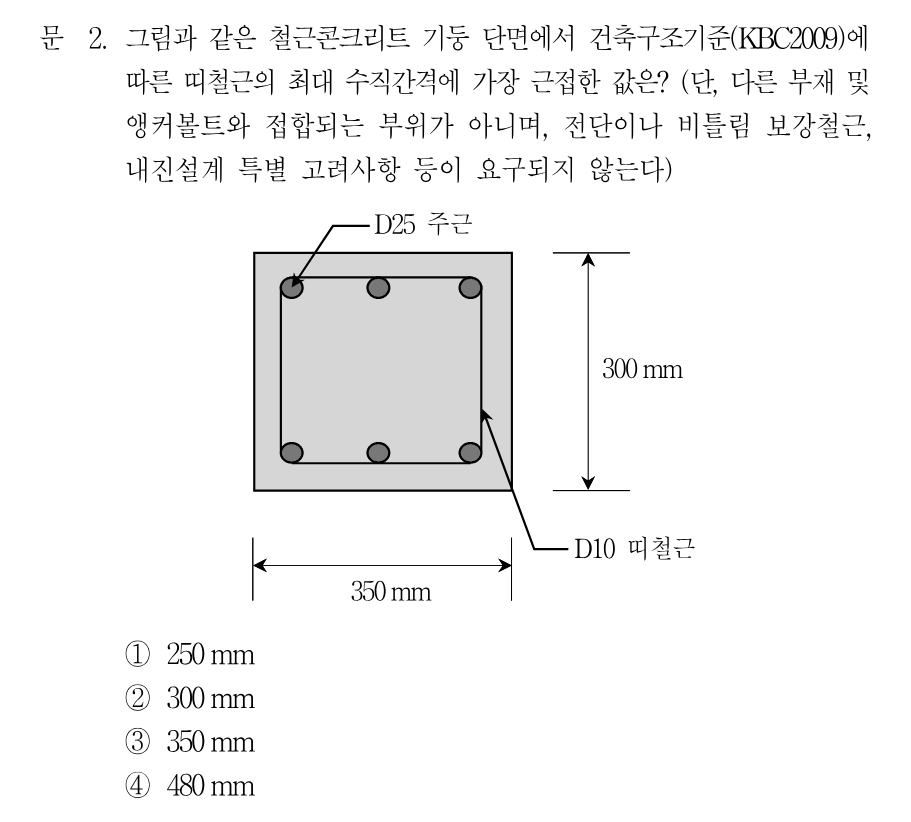

기둥 띠철근(대근)의 최대 수직간격 산정
건축구조기준(KBC2009)에서 압축부재의 띠철근 수직간격은 다음 세 값 중 가장 작은 값 이하로 정합니다. ① 축방향 주철근 지름의 16배, ② 띠철근 지름의 48배, ③ 기둥 단면의 최소 치수입니다. 이 문제는 D25 주근, D10 띠철근, 단면 350×300mm 조건에서 세 값을 각각 계산해 최소값을 찾는 문제입니다.
선지별 해설
