해설 보기
정답수나사 바깥지름 18[mm], 피치 2[mm]로 해석하는 것이 옳습니다.
핵심 개념

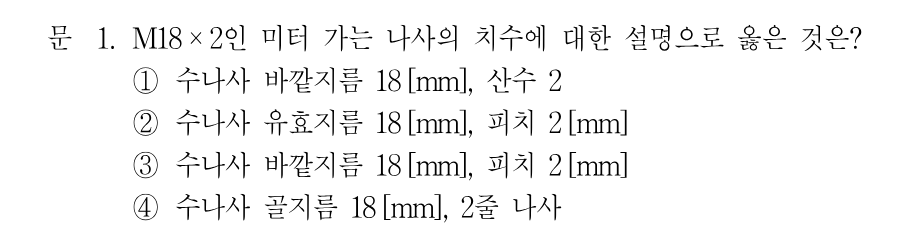

미터 나사 호칭 M18×2의 해석
미터 나사의 호칭 표기 'M18×2'에서 M은 미터 나사, 18은 수나사의 바깥지름(호칭지름)을 [mm] 단위로 나타내고, ×2는 피치가 2[mm]임을 뜻합니다. 보통 미터 보통나사는 피치를 생략하지만, 가는 나사(세목)는 표준 피치보다 작은 피치를 별도로 명기하므로 'M18×2'처럼 피치를 함께 적습니다. 즉 바깥지름 18[mm], 피치 2[mm]의 한 줄 나사로 읽는 것이 정확합니다. 유효지름·골지름은 바깥지름에서 피치에 따라 계산되는 별도 값이며, ×2는 줄 수가 아니라 피치를 나타냅니다.
선지별 해설
①바깥지름 18[mm]은 맞지만 뒤의 2는 피치이지 산의 수(산수)가 아닙니다. 산수는 단위 길이당 나사산 개수로 별도 개념이므로 틀렸습니다.
②18[mm]은 유효지름이 아니라 바깥지름(호칭지름)입니다. 유효지름은 이보다 작으므로 이 선지는 틀렸습니다.
③M18×2는 수나사 바깥지름 18[mm], 피치 2[mm]를 뜻하므로 정확한 해석입니다.
④18[mm]은 골지름이 아니라 바깥지름이며, ×2는 줄 수가 아니라 피치입니다. 표기상 한 줄 나사이므로 틀렸습니다.
해설 보기
정답바깥지름 128[mm], 이끝 높이 4[mm]입니다.
핵심 개념
표준 스퍼기어의 바깥지름과 이끝 높이
보통이(표준) 기어에서 피치원 지름은 D=m·Z로 구합니다. 여기서 m은 모듈, Z는 잇수입니다. 바깥지름(이끝원 지름)은 피치원 지름에 위·아래로 이끝 높이만큼 더해지므로 D_o=D+2m=(Z+2)m이 됩니다. 표준기어에서 이끝 높이(어덴덤)는 모듈 m과 같고, 이뿌리 높이(디덴덤)는 1.25m입니다. 이 문제는 잇수 30, 모듈 4를 대입하는 기본 계산 문제입니다.
선지별 해설
