해설 보기
정답절삭유를 많이 쓰는 습식 가공 도입은 폐유·환경부담을 키우므로 친환경 설계에 역행합니다.
핵심 개념
환경친화형 가공기술(친환경 공작기계 설계)
친환경 가공기술은 절삭유 사용 최소화, 에너지 절감, 폐기물 저감을 목표로 합니다. 대표적으로 절삭유를 쓰지 않는 건식(dry) 가공이나 극소량만 분사하는 최소량윤활(MQL) 가공을 도입하고, 오일 냉각을 공기 냉각으로 대체하여 폐유 발생을 줄입니다. 또한 공작기계를 소형·경량화하여 재료와 소비 전력을 절감하고, 가공시간을 단축하여 단위 생산당 에너지 사용을 낮춥니다. 반대로 절삭유를 다량 사용하는 습식 가공은 폐유 처리와 환경오염 부담을 키우므로 친환경 설계 방향과 배치됩니다.
선지별 해설

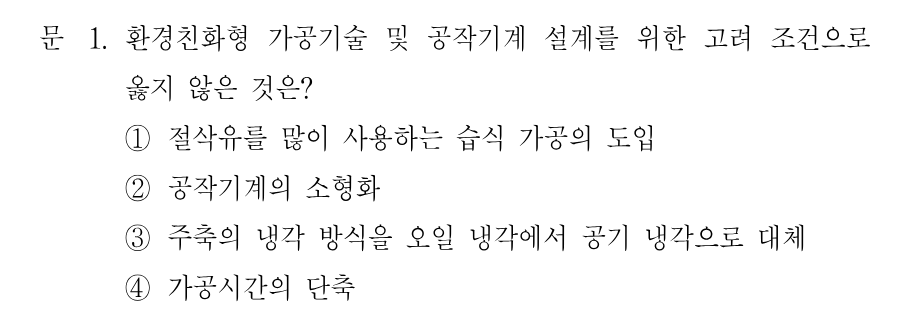

①절삭유를 많이 사용하는 습식 가공은 폐유 발생과 환경오염을 늘리므로 친환경 가공기술과 반대되는 방향입니다. 오히려 건식 가공이나 최소량윤활(MQL)이 친환경 조건에 부합하므로 이 선지가 옳지 않은 설명입니다.
②공작기계의 소형·경량화는 재료 사용량과 소비 전력을 줄여 자원 절약과 에너지 절감에 기여하므로 친환경 설계 조건으로 적절합니다.
③주축 냉각을 오일 냉각에서 공기 냉각으로 대체하면 폐유가 발생하지 않아 환경 부담이 줄어들므로 친환경 설계 방향에 부합합니다.
④가공시간 단축은 단위 생산당 에너지 소비를 줄이고 생산성을 높이므로 친환경 및 경제적 설계 조건으로 타당합니다.
해설 보기
정답압하율 = (20−16)/20 × 100 = 20%.
핵심 개념
압연 압하율(draft ratio) 계산
압연에서 압하율은 소재가 롤러를 통과하며 두께가 줄어든 비율을 뜻합니다. 초기 두께를 h0, 통과 후 두께를 h1이라 하면 압하량은 (h0 − h1)이고, 압하율[%]은 압하량을 초기 두께로 나눈 값에 100을 곱하여 구합니다. 즉 압하율 = (h0 − h1)/h0 × 100 입니다. 압하율은 롤러가 재료를 얼마나 얇게 눌러 늘렸는지를 나타내는 지표로, 값이 클수록 한 번의 패스에서 변형량이 크다는 의미입니다.
선지별 해설
