해설 보기

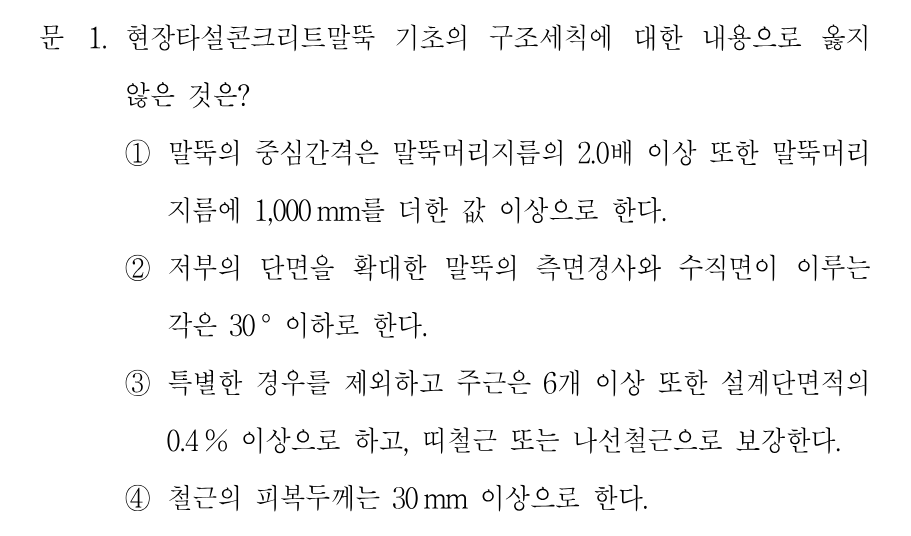

정답현장타설콘크리트말뚝의 철근 피복두께는 30mm가 아니라 60mm 이상으로 해야 하므로 옳지 않습니다.
핵심 개념
현장타설콘크리트말뚝의 구조세칙
현장타설콘크리트말뚝은 지반에 미리 구멍을 뚫고 현장에서 콘크리트를 타설하여 만드는 말뚝으로, 기초구조기준은 배근·피복두께·중심간격·확대부 경사에 대한 최소 규정을 두고 있습니다. 반드시 외워야 할 수치는 주근 6개 이상이면서 설계단면적의 0.4% 이상, 철근 피복두께 60mm 이상, 중심간격은 말뚝머리지름의 2.0배 이상이면서 말뚝머리지름에 1,000mm를 더한 값 이상, 저부 확대부의 측면경사각은 수직면과 30° 이하입니다. 기성콘크리트말뚝(주근 6개 이상·실단면적의 0.8% 이상, 피복 30mm 이상, 중심간격 2.5배 이상 또한 750mm 이상)과 수치를 섞어 출제하는 경우가 많으므로 구분해 두어야 합니다.
선지별 해설
①현장타설콘크리트말뚝을 배치할 때 중심간격은 말뚝머리지름의 2.0배 이상이면서 동시에 말뚝머리지름에 1,000mm를 더한 값 이상으로 하도록 규정되어 있으므로 옳은 설명입니다.
②저부 단면을 확대한 말뚝(확대선단)의 측면경사가 수직면과 이루는 각은 30° 이하로 하고 전단력에 대해서도 검토하도록 규정하고 있으므로 옳은 설명입니다.
③특별한 경우를 제외하고 주근은 6개 이상, 또한 설계단면적의 0.4% 이상으로 하고 띠철근 또는 나선철근으로 보강하도록 하고 있어 기준 내용과 일치합니다.
④현장타설콘크리트말뚝의 철근 피복두께는 60mm 이상이어야 합니다. 30mm 이상은 기성콘크리트말뚝 주근의 피복두께 규정이므로, 두 말뚝의 수치를 뒤바꾼 틀린 설명입니다.
해설 보기

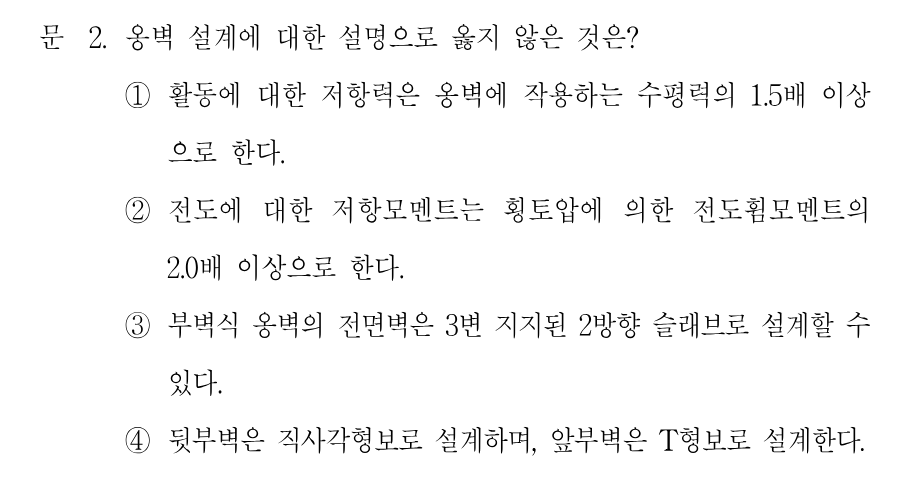

정답뒷부벽은 T형보로, 앞부벽은 직사각형보로 설계해야 하므로 설명이 서로 뒤바뀐 선지입니다.
핵심 개념
옹벽의 안정조건과 부벽의 설계방법
