해설 보기
정답설계속도압은 공기밀도에 설계풍속의 제곱을 곱하여 산정하며, '제곱근'이라는 서술이 틀렸습니다.
핵심 개념

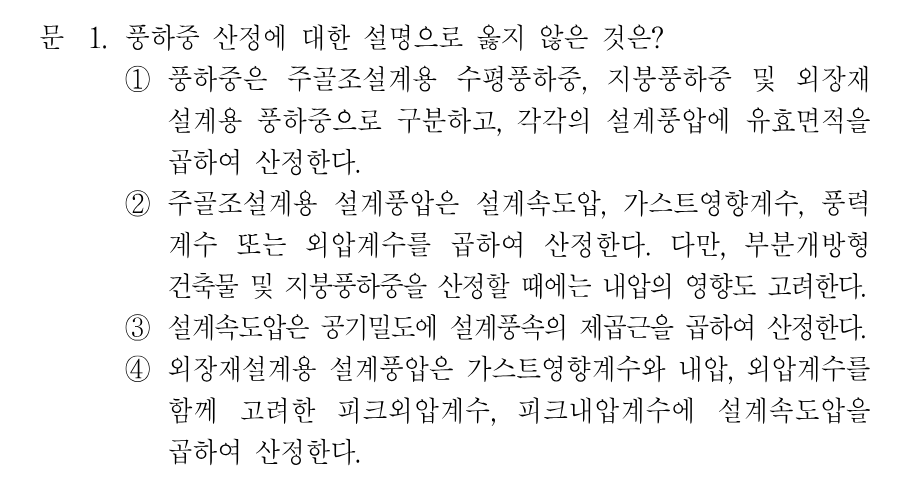

풍하중 산정과 설계속도압
건축구조기준의 풍하중은 주골조설계용 수평풍하중, 지붕풍하중, 외장재설계용 풍하중으로 구분하고, 각 설계풍압에 유효면적을 곱하여 산정합니다. 여기서 기본이 되는 설계속도압은 공기밀도에 설계풍속의 '제곱'을 곱한 값입니다(qz = 0.5·ρ·Vz²). 즉 풍압은 풍속의 제곱에 비례하므로, 풍속이 2배가 되면 풍압은 4배가 됩니다. 이 문제는 각 풍압 산정식의 구성요소와 속도압의 정의를 정확히 아는지를 묻습니다.
선지별 해설
①풍하중을 주골조설계용 수평풍하중, 지붕풍하중, 외장재설계용 풍하중으로 구분하고 각각의 설계풍압에 유효면적을 곱해 산정한다는 서술은 기준과 일치하므로 옳습니다.
②주골조설계용 설계풍압은 설계속도압에 가스트영향계수와 풍력계수(또는 외압계수)를 곱해 구하고, 부분개방형 건축물과 지붕풍하중에서는 내압도 고려한다는 내용은 옳습니다.
③설계속도압은 공기밀도에 설계풍속의 '제곱'을 곱하여 산정합니다(qz = 0.5ρVz²). 풍압은 풍속의 제곱에 비례하는데 '제곱근'이라고 서술했으므로 틀린 설명이며, 이 문항의 정답입니다.
④외장재설계용 설계풍압은 가스트영향계수와 내·외압계수를 함께 고려한 피크외압계수·피크내압계수에 설계속도압을 곱해 산정하므로 옳은 설명입니다.
해설 보기
정답에폭시수지·페놀·석면섬유·내화점토 등은 '포함할 수 없는' 물질인데 '포함할 수 있다'고 서술하여 틀렸습니다.
핵심 개념

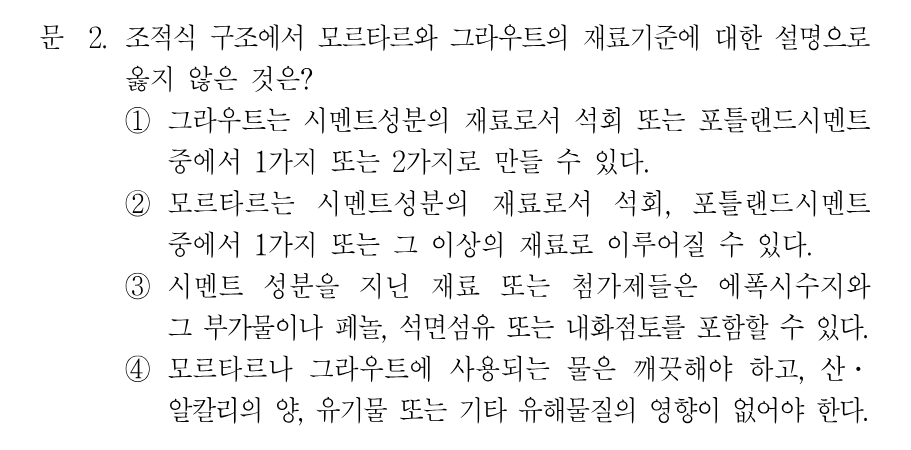

조적조 모르타르·그라우트 재료기준
조적식 구조에서 모르타르와 그라우트는 시멘트성 재료(석회, 포틀랜드시멘트 등)와 골재, 물로 구성됩니다. 재료기준의 핵심은 '금지 물질'로, 시멘트성 재료나 첨가제에는 에폭시수지와 그 부가물, 페놀, 석면섬유, 내화점토를 '포함해서는 안 된다'는 점입니다. 또한 배합수는 깨끗하고 산·알칼리·유기물 등 유해물질의 영향이 없어야 합니다. 이 문제는 이러한 재료기준을 정확히 아는지를 묻습니다.
