해설 보기

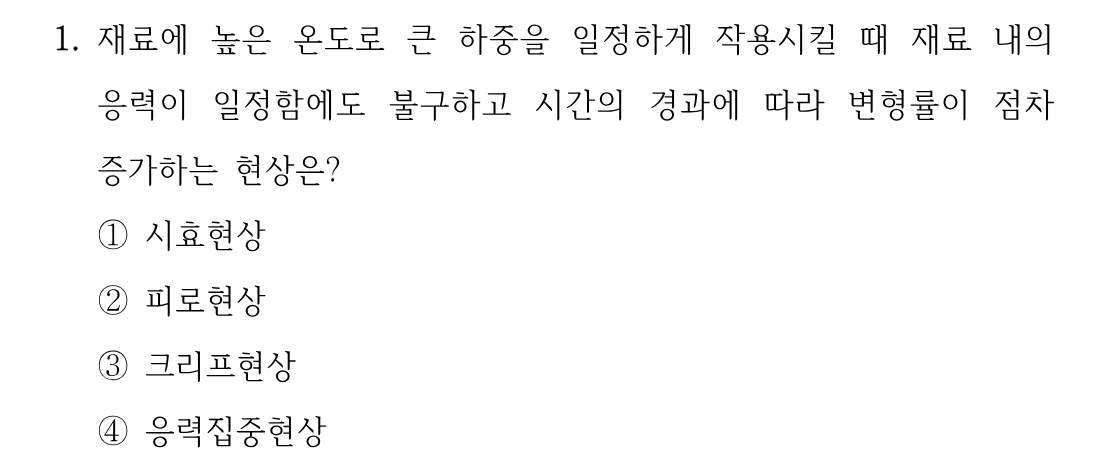

정답일정 응력·고온에서 시간에 따라 변형률이 증가하는 크리프현상입니다.
핵심 개념
크리프(creep) 현상
크리프란 재료에 비교적 높은 온도에서 일정한 하중(일정 응력)을 지속적으로 작용시킬 때, 응력이 변하지 않는데도 시간이 경과함에 따라 변형률이 서서히 증가해 가는 현상을 말합니다. 고온의 터빈 블레이드, 보일러 배관, 발전설비 등 장시간 고온·고하중을 받는 부품에서 특히 중요하게 다루어지며, 시간에 대한 변형이라는 점에서 반복하중에 의한 피로, 순간적인 응력 분포인 응력집중과는 구별됩니다.
선지별 해설
①시효현상(에이징)은 시간이 지나면서 재료의 조직·석출 상태가 변해 경도·강도 등 성질이 변화하는 현상으로, 하중에 의한 시간 의존 변형과는 다릅니다.
②피로현상은 반복(변동)하중을 오래 받아 정적 강도보다 낮은 응력에서도 파괴되는 현상으로, 일정한 정하중이라는 문제 조건과 맞지 않습니다.
③고온에서 일정 응력을 지속 작용시킬 때 시간 경과에 따라 변형률이 점차 증가하는 현상이 바로 크리프현상으로, 문제의 정의와 정확히 일치합니다.
④응력집중현상은 노치·구멍 등 형상 급변부에서 국부적으로 응력이 크게 높아지는 현상으로, 시간에 따른 변형 증가와는 관련이 없습니다.
해설 보기

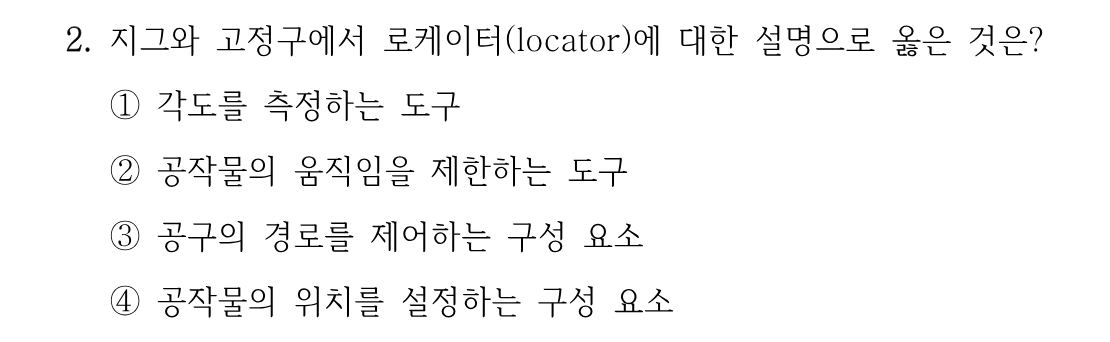

정답로케이터는 공작물의 위치(기준)를 설정하는 구성 요소입니다.
핵심 개념
지그·고정구의 로케이터(locator)
지그(jig)와 고정구(fixture)는 공작물을 정확한 위치에 놓고 견고하게 고정하여 가공의 정밀도와 능률을 높이는 공작 보조기구입니다. 이 중 로케이터는 공작물이 놓일 기준 위치를 결정해 주는 구성 요소로, 공작물을 정해진 자리에 앉혀 위치(자세)를 설정하는 역할을 합니다. 위치를 잡아주는 로케이터와, 그 위치에서 움직이지 않도록 눌러 고정하는 클램프(clamp)를 구분하는 것이 핵심입니다.
선지별 해설
