1번
1234
해설 보기
정답(230-200)/200×100 = 15[%]
핵심 개념
직류전동기의 속도 변동률
속도 변동률은 부하 변화에 따른 회전수 변동의 정도를 나타내는 값으로, 무부하 회전수(N0)와 정격부하 회전수(Nn)를 이용해 다음과 같이 계산합니다. 속도 변동률[%] = (N0 - Nn) / Nn × 100. 분모가 정격부하 회전수라는 점이 핵심이며, 무부하 회전수로 나누지 않도록 주의해야 합니다.
선지별 해설
①2[%]는 공식에 맞지 않는 값입니다. (230-200)/200×100은 15[%]이므로 오답입니다.
②3[%]는 계산 결과와 일치하지 않습니다. 정확한 속도 변동률은 15[%]입니다.
③만약 무부하 회전수 230으로 나누면 30/230≒13[%]가 되지만 이는 잘못된 계산이며, 10[%]도 정답이 아닙니다.
④속도 변동률 = (N0 - Nn)/Nn × 100 = (230 - 200)/200 × 100 = 30/200 × 100 = 15[%]입니다. 따라서 정답입니다.

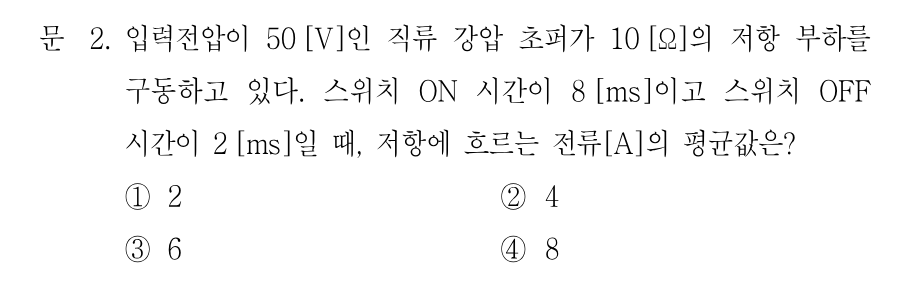

2번
1234
해설 보기
정답D=8/10=0.8, Vo=40[V], I=40/10=4[A]
핵심 개념
강압형 초퍼(Buck)의 평균 출력
강압 초퍼(벅 컨버터)의 평균 출력전압은 입력전압에 시비율(듀티비 D)을 곱한 값입니다. 듀티비 D = 스위치 ON 시간 / (ON 시간 + OFF 시간)입니다. 저항 부하에 흐르는 평균 전류는 평균 출력전압을 저항으로 나누어 구합니다.
선지별 해설
