해설 보기
정답항복점에서는 하중이 증가하지 않아도 변형이 크게 진행되므로, '변형이 일어나지 않는다'는 설명은 틀렸습니다.
핵심 개념
응력-변형률 선도의 주요 점: 비례한도·탄성한도·항복점·극한응력
연강(구조용 강)의 인장시험 결과를 공칭 응력-변형률 선도로 그리면 몇 개의 특징적인 지점이 나타납니다. 비례한도까지는 후크의 법칙이 성립하여 응력과 변형률이 직선(정비례) 관계를 유지하고, 그보다 조금 위인 탄성한도까지는 하중을 제거하면 변형이 완전히 사라져 원래 치수로 돌아갑니다. 탄성한도를 넘어서면 영구변형이 남기 시작하고, 항복점에 도달하면 하중이 거의 늘지 않는데도 변형만 크게 진행되는 항복 현상이 나타납니다. 이후 가공경화로 응력이 다시 상승하여 선도상의 최대 응력인 극한응력(인장강도)에 이르고, 그 뒤에는 네킹이 발생해 공칭응력이 떨어지다가 파단합니다.
선지별 해설

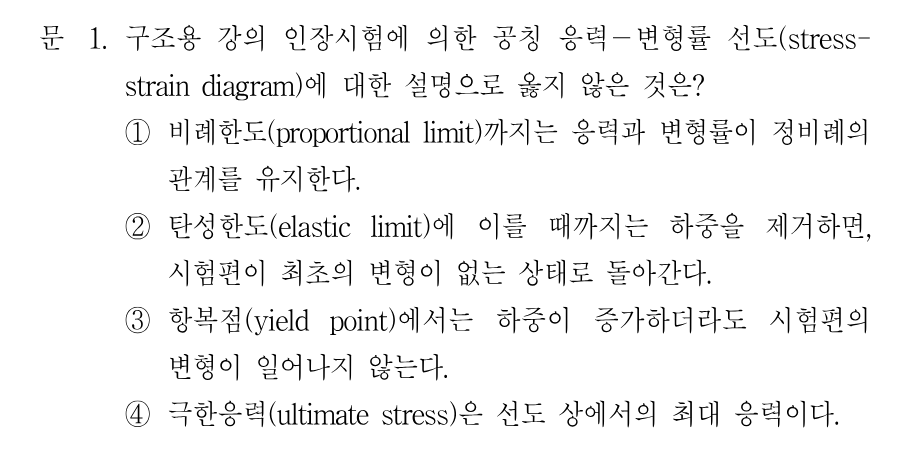

①비례한도는 응력과 변형률이 직선 관계를 유지하는 한계점입니다. 이 구간에서는 후크의 법칙 σ = Eε가 성립하므로 정비례 관계가 유지된다는 설명은 옳습니다.
②탄성한도는 하중을 제거했을 때 영구변형 없이 원래 상태로 되돌아가는 최대 응력을 뜻합니다. 따라서 탄성한도 이내에서는 제하 시 시험편이 최초 형상으로 복귀한다는 설명은 옳습니다.
③항복점은 오히려 하중(응력)이 거의 증가하지 않는데도 변형률만 급격히 늘어나는 지점입니다. '하중이 증가하더라도 변형이 일어나지 않는다'는 서술은 실제 거동과 정반대이므로 틀렸습니다.
④극한응력(인장강도)은 공칭 응력-변형률 선도에서 나타나는 최대 응력값으로, 이 점을 지나면 네킹이 발생해 공칭응력이 감소합니다. 옳은 설명입니다.
해설 보기

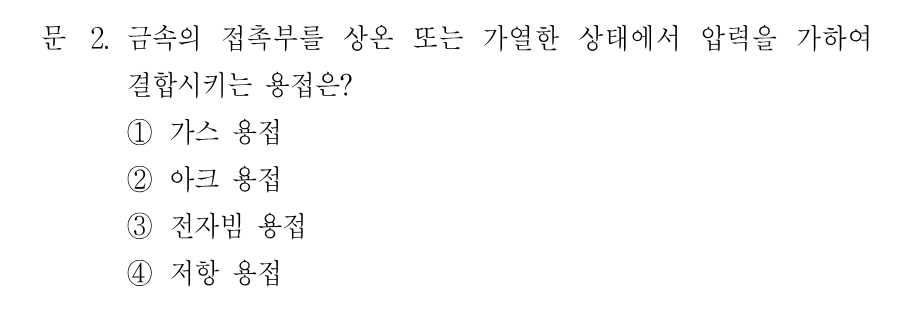

정답저항 용접은 통전에 의한 저항열과 가압력을 함께 이용하는 대표적인 압접입니다.
핵심 개념
융접(용융용접)과 압접(가압용접)의 구분
용접은 접합 방식에 따라 크게 융접, 압접, 납땜으로 나뉩니다. 융접은 모재의 접합부를 국부적으로 녹여 용융금속을 만들어 붙이는 방식으로 가스 용접, 아크 용접, 전자빔 용접, 레이저 용접 등이 여기에 속합니다. 반면 압접은 접합부를 상온 그대로 두거나 재결정온도 부근까지 가열한 상태에서 기계적인 압력을 가해 원자 간 결합을 만드는 방식이며, 저항 용접(점 용접·심 용접·프로젝션 용접·업셋 용접), 마찰 용접, 단접, 초음파 용접 등이 대표적입니다. 문제의 발문처럼 '압력을 가하여 결합시킨다'는 표현이 나오면 압접 계열을 찾으면 됩니다.
