해설 보기

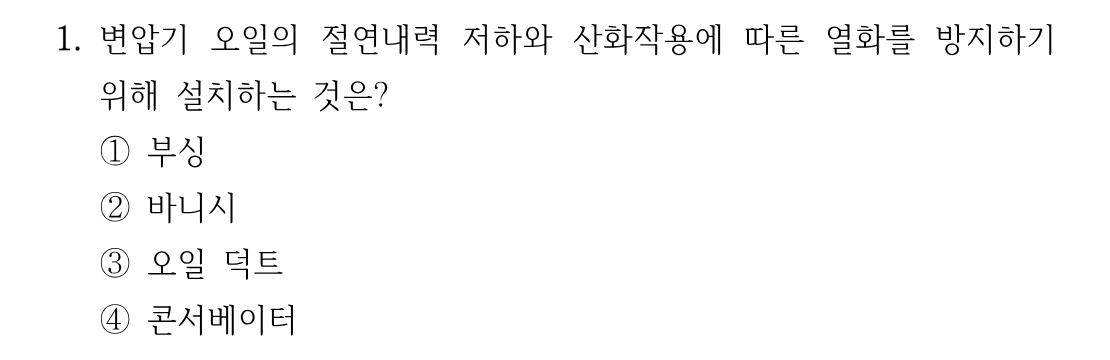

정답콘서베이터는 오일의 산화·흡습을 막아 절연내력 저하와 열화를 방지합니다.
핵심 개념
변압기 부속 설비 - 콘서베이터
변압기 오일은 시간이 지나면 공기와 접촉하여 산화되고 수분·불순물이 유입되어 절연내력이 저하되고 열화됩니다. 콘서베이터(conservator)는 변압기 본체 상부에 설치되는 기름 저장 탱크로, 온도 변화에 따른 오일의 부피 팽창·수축을 흡수하고 오일이 외부 공기와 직접 접촉하는 면적을 최소화합니다. 이로써 오일의 산화와 흡습을 방지하여 절연내력 저하와 열화를 억제하는 역할을 합니다. 흔히 콘서베이터 내부에 브리더(흡습제)를 함께 두어 유입 공기의 수분을 제거합니다.
선지별 해설
①부싱(bushing)은 고전압 도체가 변압기 외함이나 벽을 관통할 때 절연을 유지하며 통과시키는 절연 관통 장치로, 오일의 산화 방지와는 관계가 없습니다.
②바니시(varnish)는 권선에 도포하여 절연·방습·기계적 고정을 돕는 절연 도료로, 오일 열화 방지 설비가 아닙니다.
③오일 덕트는 냉각을 위해 오일이 순환하는 통로일 뿐, 오일의 산화작용과 열화를 방지하는 목적의 설비는 아닙니다.
④콘서베이터는 오일의 온도 팽창을 흡수하고 외기와의 접촉 면적을 최소화하여 산화·흡습을 막습니다. 따라서 절연내력 저하와 열화 방지 목적의 설비로 정답입니다.
해설 보기

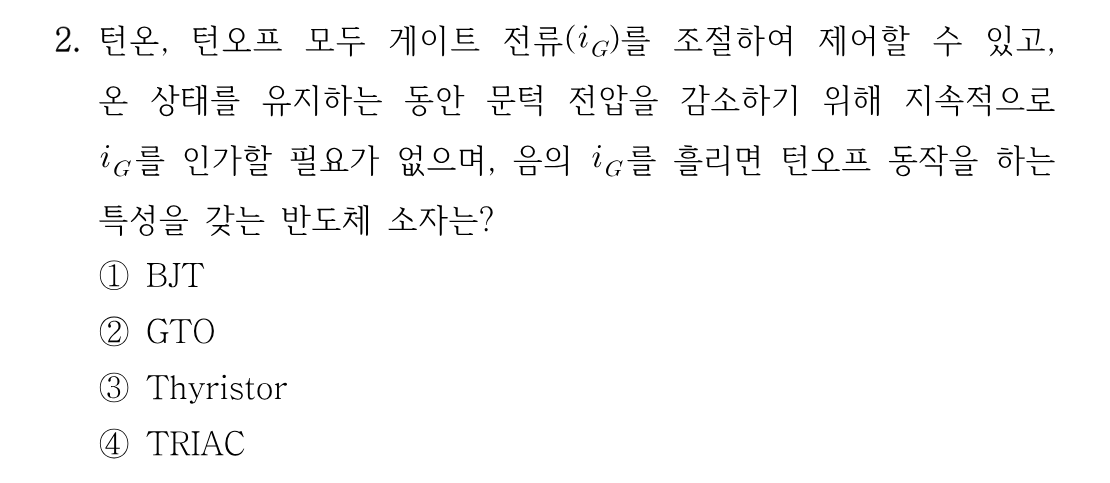

정답GTO는 게이트로 턴온·턴오프가 모두 가능한 자기소호형 사이리스터입니다.
핵심 개념
자기소호 소자 - GTO 사이리스터
GTO(Gate Turn-Off thyristor)는 게이트 전류로 턴온뿐 아니라 턴오프까지 제어할 수 있는 자기소호형(self-turn-off) 사이리스터입니다. 정(+)의 게이트 전류로 턴온시키며, 일단 온되면 래칭되어 온 상태를 유지하므로 문턱 전압을 낮추기 위한 게이트 전류를 지속적으로 인가할 필요가 없습니다. 반면 음(-)의 게이트 전류를 흘리면 주전류를 차단하여 턴오프할 수 있는 것이 일반 사이리스터(SCR)와의 결정적 차이입니다. 이 자기소호 능력 덕분에 GTO는 대용량 인버터·초퍼 등 전력변환장치에 널리 사용됩니다.
